Menşe yeri | Çin |
Marka adı | SUMA |
Sertifika | ISO SGS |
Model numarası | GV90 GV100 GV110 |

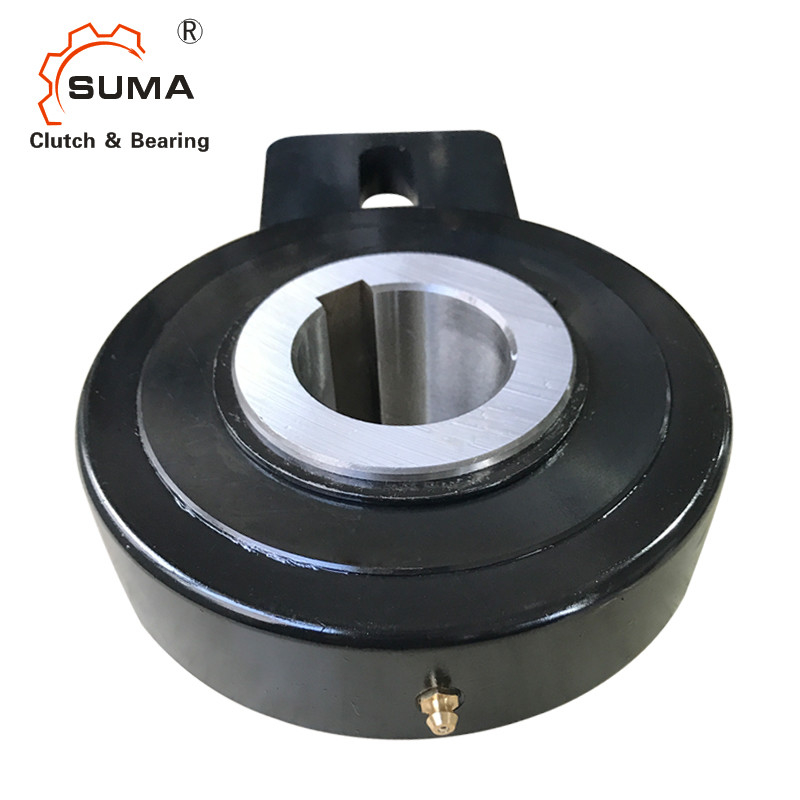

GV90 GV100 GV110 Kovalı Asansör Geri Döndürmez Debriyaj Rulmanları Tek Yönlü
GV Geri Döndürmez Debriyajın Özellikleri
GV serisi filibirler makaralı olup, iç bilezik ile dış yatak arasında merkezleme burçlar vasıtasıyla yapılmaktadır.
tork kuvvetleri bir kama vasıtasıyla milden iç bileziğe iletilir.
mil toleransı h6 olmalıdır.
Filibir geri dönüşsüz bir cihaz olarak kullanıldığında, dış bileziğe sabitlenen kol iki braket arasına sıkıştırılmalıdır;aksi takdirde bir pim takılmalıdır ilmekli delikte.Bir makinenin çerçevesine kilitlendiğinde, serbest dönüşü durdurur.
Filibir aralıklı bir besleme olarak kullanılıyorsa, kol bir itme çubuğu veya benzeri bir delik kullanılarak uzunlamasına takılmalıdır.Her durumda, aşırı yüklenmeyi önlemek için burçlarda, eksenel harekete izin vermek için kola belirli bir boşluk bırakılmalıdır.
filibir zaten yağlanmış olarak sağlanır
Boyutlar ve Kapasiteler
modeli |
dH7 mm |
D mm |
L mm |
B1 mm |
L1 mm |
b2 mm |
ben2 mm |
ben3 mm |
ben4 mm |
Ağırlık Kilogram |
Max hız |
tork nm |
Sürükleme Torku Nm |
GV20 | 20 | 83 | 35 | 40 | 12 | 15 | 35 | 5 | 90 | 1.3 | 450 | 275 | 0.2 |
GV25 | 25 | 83 | 35 | 40 | 12 | 15 | 35 | 5 | 90 | 1.3 | 450 | 275 | 0.2 |
GV30 | 30 | 118 | 54 | 40 | 15 | 15 | 35 | 8 | 110 | 3.5 | 320 | 1250 | 1.2 |
GV35 | 35 | 118 | 54 | 40 | 15 | 15 | 35 | 8 | 110 | 3.4 | 320 | 1250 | 1.2 |
GV40 | 40 | 118 | 54 | 40 | 15 | 15 | 35 | 8 | 140 | 3.3 | 320 | 2180 | 1.2 |
GV45 | 45 | 155 | 54 | 80 | 15 | 18 | 35 | 10 | 140 | 5.8 | 300 | 2180 | 2.2 |
GV50 | 50 | 155 | 54 | 80 | 15 | 18 | 35 | 10 | 140 | 5.7 | 300 | 2180 | 2.2 |
GV55 | 55 | 155 | 54 | 80 | 15 | 18 | 35 | 10 | 140 | 5.6 | 300 | 2180 | 2.2 |
GV60 | 60 | 155 | 54 | 80 | 15 | 18 | 35 | 10 | 140 | 5.5 | 300 | 2180 | 2.2 |
GV70 | 70 | 155 | 54 | 80 | 15 | 18 | 35 | 10 | 140 | 5.3 | 300 | 2180 | 2.2 |
GV80 | 80 | 190 | 64 | 80 | 20 | 20 | 40 | 10 | 155 | 8.7 | 200 | 2930 | 3.5 |
GV90* | 90 | 260 | 90 | 120 | 25 | 30 | 50 | 20 | 220 | 24.5 | 150 | 7250 | 3.5 |
GV100* | 100 | 260 | 90 | 120 | 25 | 30 | 50 | 20 | 220 | 23.5 | 150 | 7250 | 3.5 |
GV110* | 110 | 260 | 90 | 120 | 25 | 30 | 50 | 20 | 220 | 22.5 | 150 | 7250 | 3.5 |
GV120* | 120 | 300 | 110 | 120 | 30 | 30 | 50 | 20 | 240 | 42 | 130 | 11100 | 6.0 |
1)Tmax: 2x Tn
Kye DIN 6885
2) İzin verilen maksimum hız
