GVG35 GVG 35 Tek yönlü debriyaj arka durağı debriyaj sıçrama debriyaj rulmanları 606Nm
GVG35 arkaplan debriyajının özellikleri
GVG serisi serbest tekerlekler, iç yarış ve dış yarış arasında merkezlenerek çalılarla yürütülür.
Döner kuvvetleri, bir anahtarla şafttan iç ray'a aktarılır.
Çapa toleransı h6 olmalı.
Özgür tekerlek geri dönüşsüz bir cihaz olarak kullanıldığında, dış ray'a sabitlenmiş kaldıraç iki koltuk arasında yerleştirilmelidir; aksi takdirde bir iğne yerleştirilmelidir.
Bir makinenin çerçevesine kilitlendiğinde, serbest tekerleğin dönmesini durdurur.
çalılıklarda, aksyal harekete izin vermek için kaldıraca belirli bir boşluk verilmelidir.
Serbest tekerlek zaten yağlanmış.
GVG35 arkaplan debriyajının boyutları ve kapasiteleri
| Model |
dH7
mm
|
D
mm
|
L
mm
|
B1
mm
|
L1
mm
|
b2
mm
|
Ben...2
mm
|
Ben...3
mm
|
Ben...4
mm
|
Ağırlık
Kilo
|
En yüksek hız |
Döner
Nm
|
| GVG20 |
20 |
106 |
48 |
40 |
15 |
18 |
35 |
10.5 |
113 |
2.5 |
400 |
606 |
| GVG25 |
25 |
106 |
48 |
40 |
15 |
18 |
35 |
10.5 |
113 |
2.4 |
400 |
606 |
| GVG30 |
30 |
106 |
48 |
40 |
15 |
18 |
35 |
10.5 |
113 |
2.3 |
400 |
606 |
| GVG35 |
35 |
106 |
48 |
40 |
15 |
18 |
35 |
10.5 |
125 |
2.2 |
400 |
606 |
| GVG40 |
40 |
132 |
52 |
60 |
15 |
18 |
35 |
10 |
125 |
4 |
300 |
1295 |
| GVG45 |
45 |
132 |
52 |
60 |
15 |
18 |
35 |
10 |
125 |
3.8 |
300 |
1295 |
| GVG50 |
50 |
132 |
52 |
60 |
15 |
18 |
35 |
10 |
125 |
3.7 |
300 |
1295 |
| GVG55 |
55 |
132 |
52 |
60 |
15 |
18 |
35 |
10 |
125 |
3.5 |
300 |
1295 |
| GVG60 |
60 |
161 |
54 |
70 |
15 |
18 |
35 |
10 |
140 |
6.1 |
250 |
2550 |
| GVG70 |
70 |
161 |
54 |
70 |
15 |
18 |
35 |
10 |
140 |
5.7 |
250 |
2550 |
| GVG80 |
80 |
190 |
70 |
70 |
20 |
25 |
45 |
15 |
165 |
10.2 |
200 |
4875 |
| GVG90 |
90 |
190 |
70 |
70 |
20 |
25 |
45 |
15 |
165 |
9.6 |
200 |
4875 |
1)Tmax: 2x Tn
Kyey DIN 6885
2)En fazla izin verilen hız

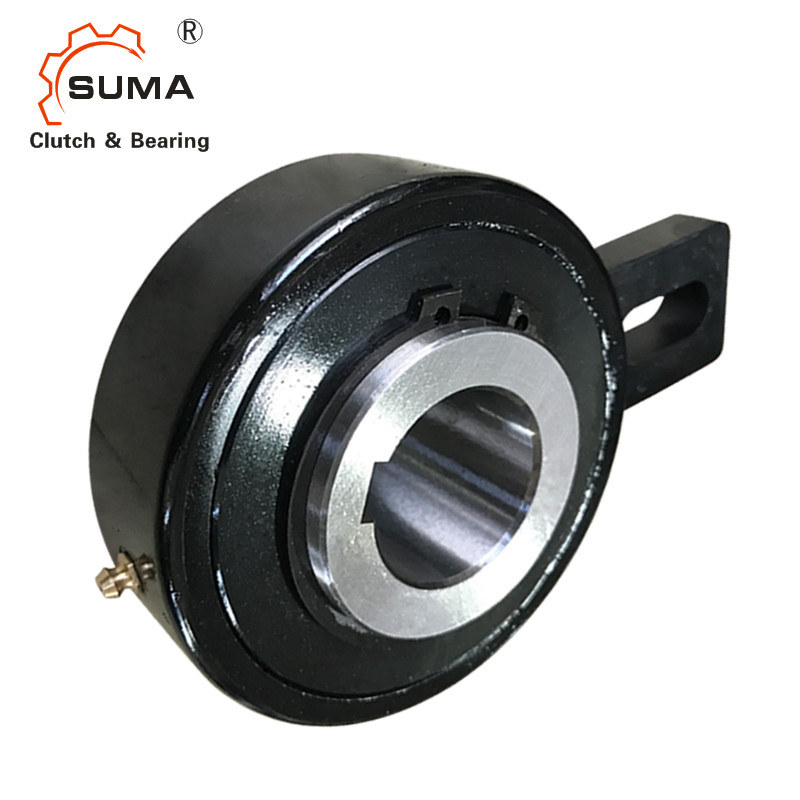

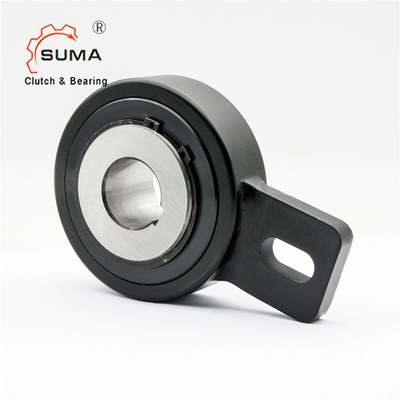

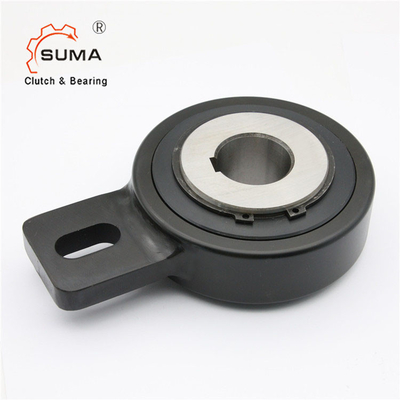

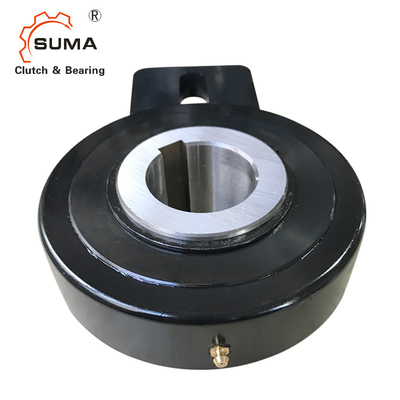

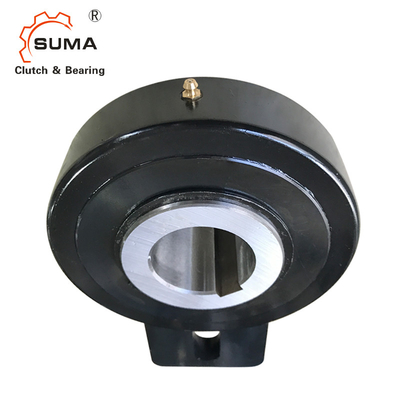

GVG35 arkaplan debriyajının fotoğrafları
