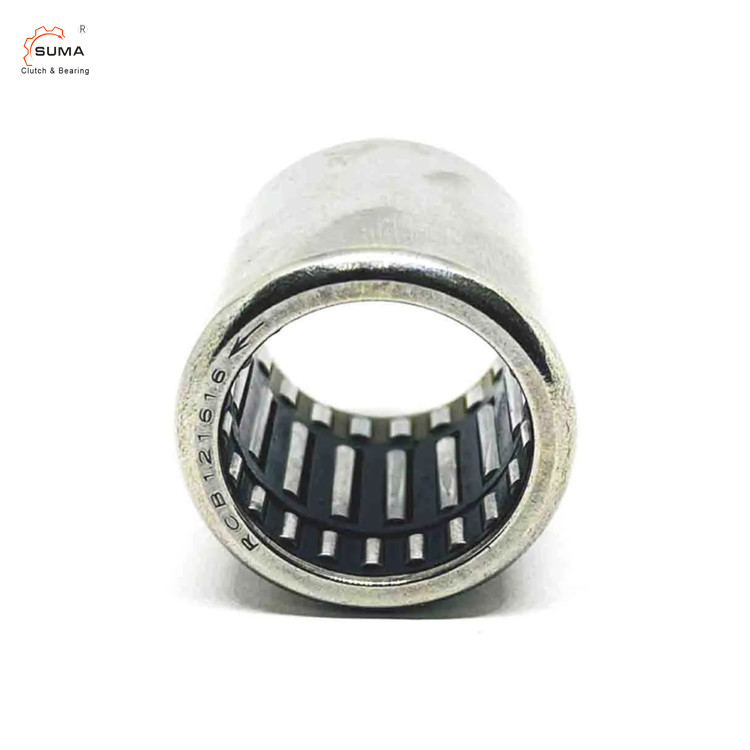

6*10*15 HFL0615 Üç sıra tek yönlü iğne rulmanı HFL 0615
Teknik veriler
HFL Serisi Üç Satır Çekici Kupa İğne rulmanı silindirli rulmanlı bir rulo rulmanıdır.
Rollerler, çaplarına göre ince ve uzundur.
Özellikle sınırlı radyal kurulum boyutları olan rulman sonuçları için uygundur. Farklı uygulamalara göre,İç halka veya iğne rulonu ve kafes bileşenleri olmayan HFL iğne yuvarlakları seçilebilir..
Bu tür iğne yuvarlakları sadece radyal yükü taşıyabilir. Çekici bardak iğne yuvarlakları, ince damgalanmış ve şekillendirilmiş dış halkalara sahip iğne yuvarlaklarıdır.
Çekilen bardak iğneli rul rulman - rulmanlı debriyaj rulman bileşimiyle:
HFL1426, 14 mm Delik, 20 mm OD, 26 mm Genişlik
HFL iğneli rulo rulmanının boyutları ve kapasiteleri
Şaktı - Evet. |
Çapraz İşareti | Kütle |
Borderly Boyutları |
Döner | Hız Sınırı |
Temel yük Reytingler |
|||||
Fw | D | C | Şaktı | Dış Halka | C | Co. | |||||
Min-1 | Min-1 |
KN: | |||||||||
mm | Plastik Kaynaklar | Çelik Kaynaklar | g | mm | Nm | rpm | |||||
3 | HFL0308KF | - Hayır. | 3 | 3 | 3.6 | 8 | 1 | - Hayır. | - Hayır. | - Hayır. | - Hayır. |
4 | HFL0408KF | - Hayır. | 3.5 | 4 | 8 | 8 | 1.5 | - Hayır. | - Hayır. | - Hayır. | - Hayır. |
6 | HFL0615KF | HFK0615 | 4 | 6 | 10 | 15 | 1.76 | 23000 | 13000 | - Hayır. | - Hayır. |
HFL0615KFR | HFL0615R | 4 | 6 | 10 | 15 | 0.5 | 23000 | 13000 | - Hayır. | - Hayır. | |
- Hayır. | HFL061012K | 5 | 6 | 10 | 12 | - Hayır. | 21000 | 12000 | - Hayır. | - Hayır. | |
8 | - Hayır. | HFL081212K | 6 | 8 | 12 | 12 | - Hayır. | 20000 | 12000 | - Hayır. | - Hayır. |
- Hayır. | HFL081412K | 7 | 8 | 14 | 12 | - Hayır. | 19000 | 12000 | - Hayır. | - Hayır. | |
HFL0822KF | HFL0822 | 7 | 8 | 12 | 22 | 3.15 | 17000 | 12000 | 4.05 | 4.15 | |
HFL0822KFR | HFL0822R | 7 | 8 | 12 | 22 | 1 | 17000 | 12000 | - Hayır. | - Hayır. | |
10 | HFL1022KF | HFL1022 | 8 | 10 | 14 | 22 | 5.3 | 14000 | 11000 | 4.3 | 4.65 |
HFL1022KFR | HFL1022R | 8 | 10 | 14 | 22 | 1.5 | 14000 | 11000 | - Hayır. | - Hayır. | |
12 | - Hayır. | HFL1226 | 18 | 12 | 18 | 26 | 12.2 | 11000 | 8000 | 6.3 | 6.5 |
14 | - Hayır. | HFL1426 | 20 | 14 | 20 | 26 | 17.3 | 9500 | 8000 | 7.1 | 7.7 |
16 | - Hayır. | HFL1626 | 22 | 16 | 22 | 26 | 20.5 | 8500 | 7500 | 7.7 | 9 |
18 | - Hayır. | HFL1826 | 25 | 18 | 24 | 26 | 24.1 | 7500 | 7500 | 8.3 | 10.3 |
20 | - Hayır. | HFL2026 | 27 | 20 | 26 | 26 | 28.5 | 7000 | 6500 | 8.9 | 11.5 |
25 | - Hayır. | HFL2530 | 44 | 25 | 32 | 30 | 66 | 5500 | 5500 | 10.9 | 14.1 |
30 | - Hayır. | HFL3030 | 51 | 30 | 37 | 30 | 90 | 4500 | 4500 | 12.6 | 17.6 |
35 | - Hayır. | HFL3530 | 58 | 35 | 42 | 30 | 121 | 3900 | 3900 | 13 | 19.3 |
HFL çekilmiş fincan iğne rulo rulmanının resimleri
