| Menşe yeri | ÇİN |
| Marka adı | SUMA |
| Sertifika | ISO SGS |
| Model numarası | ASNU35 |

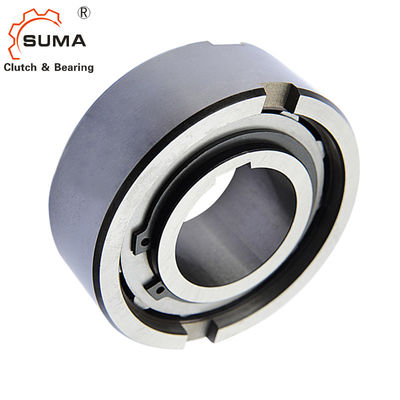

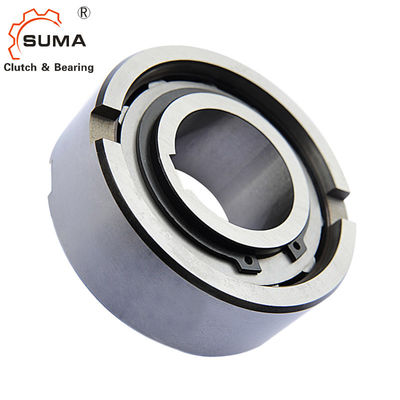

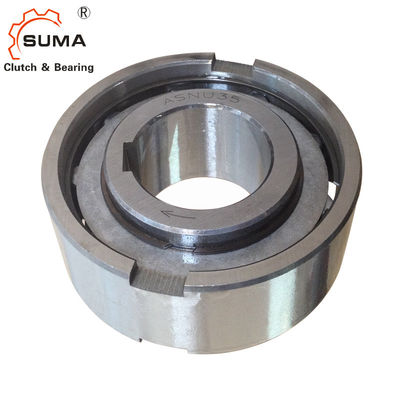

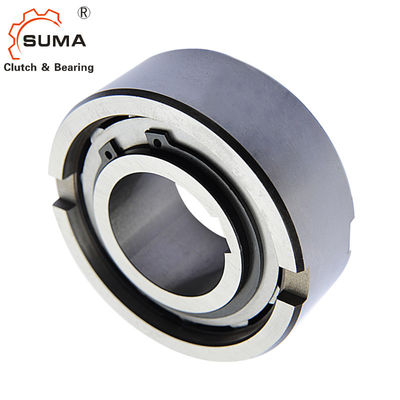

ASNU35 383 Nm Yağlama 35*80*31MM Makaralı Debriyaj Rulman
Özellikler
ASNU tipi, rulmansız bir makaralı tip serbest tekerlektir.Eksenel ve radyal yükleri desteklemek için rulmanlar gereklidir.Yağlama ve sızdırmazlık da tesisat tarafından sağlanmalıdır.Nominal dış çap, seri 63.. bilyalı rulman ile aynıdır.
Tipik bir düzenleme, bu tipi aynı konum toleransları içinde bir yatağın yanına kurmaktır.
Dış bilezik, H7 mahfazaya pres oturması sağlamak için pozitif n6 toleransına sahiptir.Dış yuvadaki ek yan çentikler, pozitif tork aktarımı sağlar.
Gövde K6 toleransına sahipse çentik kullanımına gerek yoktur, ancak gövde montajdan sonra genişlemeyecek kadar sağlam olmalıdır.Bu tasarım, iç ve dış yatağın eksenel yanlış hizalanmasını kabul edebilir.
Teknik Veriler
| Ürün adı | tek yönlü debriyaj yatağı |
| modeli | ASNU35 |
| Malzeme | Krom çelik GCr15 |
| İç çap | 35 mm |
| Dış çap | 84mm |
| tork kapasitesi | 383Nm |
| Ağırlık | 0.74kg |
| paket | Karton Kutu / Ahşap kutu |
| Ödeme şartları | TT.L/C, D/A, D/P, Western Union |
| Teslimat süresi | 10-15 Gün |
Boyutlar ve Kapasiteler
| Tip | Boy |
TKN1) |
taşma hızlar |
Ağırlık
|
Sürükleme torku | |||||||||
|
ASNU (NFS) |
dH7 | nimax2) | namax3) | Dn6 | D5 | L | b | t | s | e | f | TR | ||
| [mm] | [Nm] | [dk-1] | [dk-1] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [kilogram] | [Ncm] | |
| 8 | 12 | 3300 | 5000 | 35 | 28 | 13 | 4 | 1.4 | 2.4 | 0,6 | 0,3 | 0.07 | 1.6 | |
| 12 | 12 | 3300 | 5000 | 35 | 28 | 13 | 4 | 1.4 | 2.4 | 0,6 | 0,3 | 0.06 | 1.6 | |
| 15 | 30 | 2400 | 3600 | 42 | 37 | 18 | 5 | 1.8 | 2.4 | 0,8 | 0,3 | 0.11 | 1.9 | |
| 17 | 49 | 2300 | 3400 | 47 | 40 | 19 | 5 | 2.3 | 2.4 | 1.2 | 0,8 | 0.15 | 1.9 | |
| 20 | 78 | 2100 | 3100 | 52 | 42 | 21 | 6 | 2.3 | 2.4 | 1.2 | 0,8 | 0.19 | 1.9 | |
| 25 | 125 | 1700 | 2600 | 62 | 51 | 24 | 8 | 2.8 | 2.4 | 1.2 | 0,8 | 0.38 | 5.6 | |
| 30 | 255 | 1400 | 2200 | 72 | 60 | 27 | 10 | 2.5 | 2.4 | 1.8 | 1 | 0,54 | 14 | |
| 35 | 383 | 1200 | 1900 | 80 | 70 | 31 | 12 | 3.5 | 2.4 | 1.8 | 1 | 0.74 | 16 | |
| 40 | 538 | 1100 | 1700 | 90 | 78 | 33 | 12 | 4.1 | 2.5 | 1.8 | 1 | 0.92 | 38 | |
| 45 | 780 | 1000 | 1600 | 100 | 85 | 36 | 14 | 4.6 | 2.5 | 1.8 | 1 | 1.31 | 43 | |
| 50 | 1013 | 850 | 1350 | 110 | 92 | 40 | 14 | 5.6 | 2.5 | 1.8 | 1 | 1.74 | 55 | |
| 60 | 1825 | 750 | 1050 | 130 | 110 | 46 | 18 | 5.5 | 3.6 | 2.6 | 1.5 | 2.77 | 110 | |
| 70 | 2300 | 600 | 950 | 150 | 125 | 51 | 20 | 6.9 | 3.6 | 2.6 | 1.5 | 4.16 | 140 | |
| 80 | 3275 | 550 | 850 | 170 | 140 | 58 | 20 | 7.5 | 3.6 | 2.6 | 1.5 | 6.09 | 180 | |
| 90 | 5325 | 500 | 750 | 190 | 160 | 64 | 20 | 8 | 3.6 | 2.6 | 2 | 8.2 | 230 | |
| 100 | 7250 | 450 | 680 | 215 | 175 | 73 | 24 | 8.5 | 3.6 | 2.6 | 2 | 12.6 | 380 | |
| 120 | 13500 | 370 | 550 | 260 | 215 | 86 | 28 | 10 | 3.6 | 2.6 | 2.5 | 22 | 650 | |
| 150 | 26625 | 300 | 460 | 320 | 260 | 108 | 32 | 12 | 3.6 | 3.6 | 2.5 | 42 | 1000 | |
| 200 | 44500 | 230 | 350 | 420 | 350 | 138 | 45 | 16 | 7.6 | 3.6 | 3 | 93 | 2000 | |
NOTLAR
ASNU8-12, ASNU200 kama yuvası, DIN 6885'e göre. 1,
DIN 6885.3'e göre diğer boyutlar
1) Tmaks = 2 kez;T KN
2) İç yarış aşımları
3) Dış yarış aşımları
Montaj Örneği
