ASNU25 NFS25 GCr15 Çelik Tek Yönlü Debriyaj Makaralı Rulman

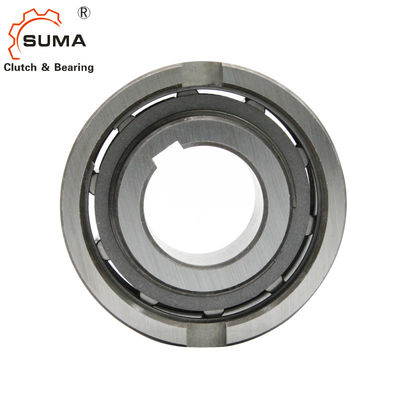

  • ASNU25 NFS25 GCr15 Çelik Tek Yönlü Debriyaj Makaralı Rulman

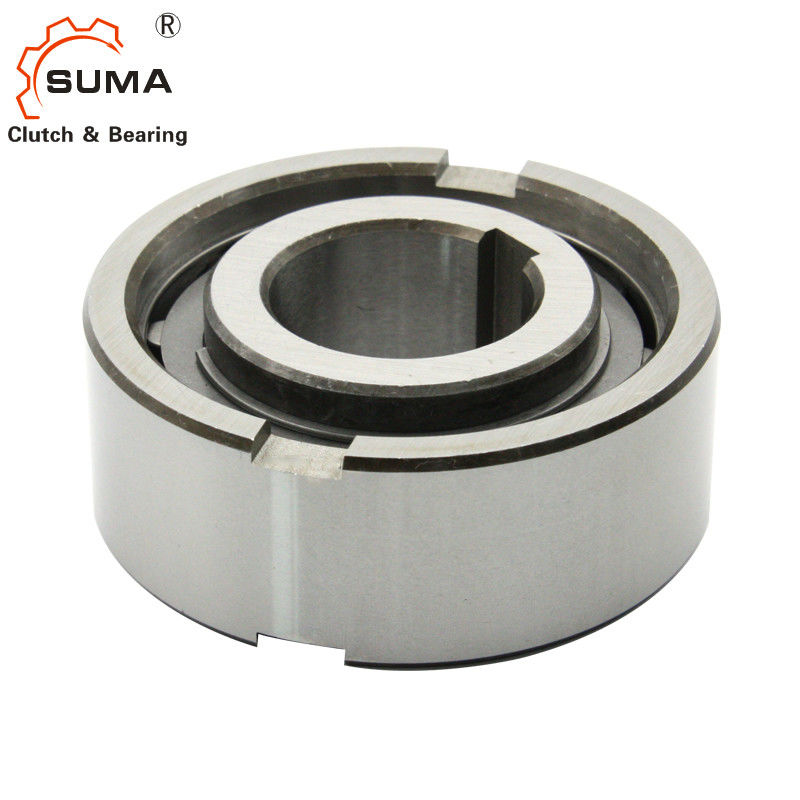

  • ASNU25 NFS25 GCr15 Çelik Tek Yönlü Debriyaj Makaralı Rulman

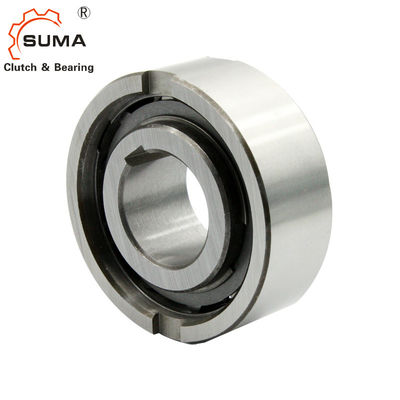

  • ASNU25 NFS25 GCr15 Çelik Tek Yönlü Debriyaj Makaralı Rulman

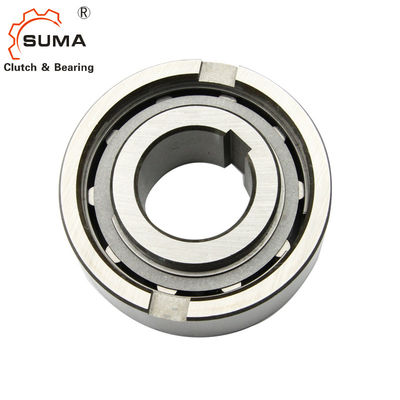

ASNU25 NFS25 GCr15 Çelik Tek Yönlü Debriyaj Makaralı Rulman

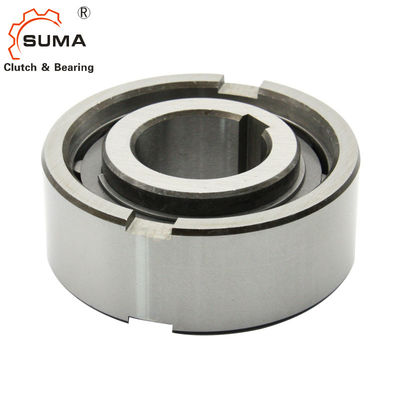

ASNU25 NFS25 GCr15 Çelik Tek Yönlü Debriyaj Makaralı Rulman

Menşe yeri ÇİN
Marka adı SUMA
Sertifika ISO SGS
Model numarası ASNU25 NFS25
Ürün Detayları
Ürün adı:
ASNU25 NFS25 Tek Yönlü Debriyaj Yatağı
Malzeme:
GCr15 taşıyan çelik
Tork Kapasitesi:
125Nm
Dönme hızı:
1700 devir/dakika
Ağırlık birimi:
0.38Kg
Garanti:
1 yıl
Boy:
25*62*24mm
OEM:
Kabul etmek
Vurgulamak:

NFS25 makaralı tip rulman

,

ASNU25 makaralı tip rulman

,

ASNU25 Tek Yönlü Debriyaj Rulmanları

Ödeme ve Gönderim Koşulları
Min sipariş miktarı
1
Fiyat
USD9.5-USD12 PER PIECE
Ambalaj bilgileri
Tahta kutu
Teslim süresi
10-15 gün
Ödeme koşulları
L/C, D/A, D/P, T/T, Western Union, Paypal
Yetenek temini
Ayda 1000 Adet
Ürün Açıklaması

ASNU25 NFS25 Makaralı Tip Tek Yönlü Debriyaj Rulmanları



ASNU25 Makaralı Tek Yönlü Debriyaj Rulmanlarının Özellikleri



ASNU NFS TFS, rulmansız bir makaralı tip serbest tekerlektir.Rulmanlar aksil ve radyal yükleri destekler.

Yağlama ve sızdırmazlık da montaj ile sağlanmalıdır.

ASNU NFS tipi tek yönlü debriyaj, rulman desteksiz bir makaralı tip olduğundan, eksenel ve radyal yükleri desteklemek için rulmanlara ihtiyaç vardır.Yağlama ve sızdırmazlık da tesisat tarafından sağlanmalıdır.

İç yatak mile kilitlenmiştir.

Dış bilezik, H7 mahfazasına bir pres oturması sağlamak için pozitif n6 toleransına sahiptir.



Teknik VerileriASNU25 Makaralı Tek Yönlü Debriyaj Rulmanları

Ürün adı Tek yönlü debriyaj yatağı
modeli ASNU25 / NFS25
Malzeme Krom Çelik GCr15
İç çap 25 mm
Dış çap 62mm
Kalınlık 24 mm
tork kapasitesi 125Nm
Dönme hızı 1700 devir/dakika
Ağırlık 0.38kg
paket Karton Kutu / Ahşap kutu

Boyutları ve KapasiteleriASNU25 Makaralı Tek Yönlü Debriyaj Rulmanları

Tip Boy



TKN1)

taşma

hızlar



Ağırlık



 Sürükleme torku

ASNU

(NFS)

 dH7 nimax2) namax3) Dn6 D5 L b t s e f TR
[mm] [Nm] [dk-1] [dk-1] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [kilogram] [Ncm]
8 12 3300 5000 35 28 13 4 1.4 2.4 0,6 0,3 0.07 1.6
12 12 3300 5000 35 28 13 4 1.4 2.4 0,6 0,3 0.06 1.6
15 30 2400 3600 42 37 18 5 1.8 2.4 0,8 0,3 0.11 1.9
17 49 2300 3400 47 40 19 5 2.3 2.4 1.2 0,8 0.15 1.9
20 78 2100 3100 52 42 21 6 2.3 2.4 1.2 0,8 0.19 1.9
25 125 1700 2600 62 51 24 8 2.8 2.4 1.2 0,8 0.38 5.6
30 255 1400 2200 72 60 27 10 2.5 2.4 1.8 1 0,54 14
35 383 1200 1900 80 70 31 12 3.5 2.4 1.8 1 0.74 16
40 538 1100 1700 90 78 33 12 4.1 2.5 1.8 1 0.92 38
45 780 1000 1600 100 85 36 14 4.6 2.5 1.8 1 1.31 43
50 1013 850 1350 110 92 40 14 5.6 2.5 1.8 1 1.74 55
60 1825 750 1050 130 110 46 18 5.5 3.6 2.6 1.5 2.77 110
70 2300 600 950 150 125 51 20 6.9 3.6 2.6 1.5 4.16 140
80 3275 550 850 170 140 58 20 7.5 3.6 2.6 1.5 6.09 180
90 5325 500 750 190 160 64 20 8 3.6 2.6 2 8.2 230
100 7250 450 680 215 175 73 24 8.5 3.6 2.6 2 12.6 380
120 13500 370 550 260 215 86 28 10 3.6 2.6 2.5 22 650
150 26625 300 460 320 260 108 32 12 3.6 3.6 2.5 42 1000
200 44500 230 350 420 350 138 45 16 7.6 3.6 3 93 2000


NOTLAR

ASNU8-12, ASNU200 kama yuvası, DIN 6885'e göre. 1,

DIN 6885.3'e göre diğer boyutlar
1) Tmaks = 2 kez;T KN
2) İç yarış aşımları
3) Dış yarış aşımları

Montaj Örneği


Resimler


ASNU25 NFS25 GCr15 Çelik Tek Yönlü Debriyaj Makaralı Rulman 2

ASNU25 NFS25 GCr15 Çelik Tek Yönlü Debriyaj Makaralı Rulman 3
