| Menşe yeri | ÇİN |
| Marka adı | SUMA |
| Sertifika | ISO SGS |
| Model numarası | MZEU30K E5+E5 |

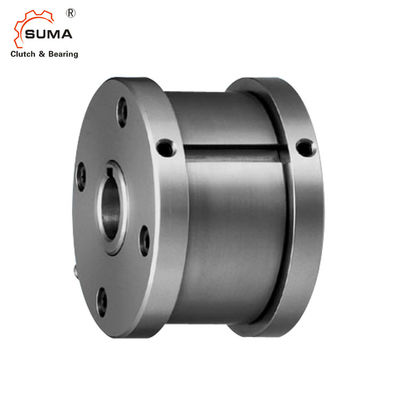

MZEU30 E5+E5 Flanşlar 735Nm Baskılı Debriyaj Tek Yönlü Rulman
Kurulum ve Kullanım
1. Kavrama, Temel tip Kam Kavrama, iki E5 flanş ve ayrı parçalar olarak flanş kiti ile birlikte teslim edilir.
2. Dönme yönünü kontrol edin ve cıvata ile kavramaya bir E5 flanşı takın.
3. Debriyaja zincir dişlisi, dişli ve diğer donanımları takarken, bunları dış yuvaya takın ve anahtarı donanım ile dış yuva arasına sabitleyin.
4. Zincir dişlisi, dişli veya diğer ekipmanın deliği için H7 toleransı öneriyoruz.
5. Karşı taraftaki E5 flanşını cıvatalarla debriyaja takın.
6. Debriyaj milin karşı tarafına takılarak dönüş yönü değiştirilebilir.
7. Debriyajı mile monte ederken, iç bileziğe baskı uygulayın, ancak asla dış bileziğe baskı uygulamayın.
8. Yüksek hızlı indeksleme uygulamaları için (50 c/dk'dan fazla) güçlü bir yay tipi tavsiye edilir.
Boyutlar ve Kapasiteler
modeli |
Bir şehir |
Maks.taşma | Sürüklemek tork |
Delik boyutu |
anahtar yolu |
A |
B |
kız arkadaş |
C |
D |
F |
L |
M |
b |
t1 |
ght |
|
|
İç Yarış |
Dış Yarış |
||||||||||||||||
| N·m | dev/dak | dev/dak | N·m | H7 |
İç Yarış |
h7 | C | P10 | (kilogram) | ||||||||
| MZEU 12K E5+E5 | 60 | 2000 | 1000 | 0.20 | 12 | 4X1.8 | 42 | 62 | 70 | 20 | 51 | 20 | 0,8 | 10.0 | 4 | 2.5 | 0,5 |
| MZEU 15K E5+E5 | 100 | 1800 | 900 | 0.20 | 15 | 5X2.3 | 52 | 68 | 76 | 28 | 56 | 25 | 0,8 | 11.0 | 5 | 3.0 | 0,8 |
| MZEU 20K E5+E5 | 245 | 1600 | 700 | 0.29 | 20 | 6X2.8 | 57 | 75 | 84 | 34 | 64 | 30 | 0,8 | 10.5 | 6 | 3.5 | 1.2 |
| MZEU 25K E5+E5 | 425 | 1600 | 600 | 0.33 | 25 | 8X3.3 | 60 | 90 | 99 | 35 | 78 | 40 | 0,8 | 11.5 | 8 | 4.0 | 1.8 |
| MZEU 30K E5+E5 | 735 | 1500 | 500 | 0.39 | 30 | 8X3.3 | 68 | 100 | 109 | 43 | 87 | 45 | 1.0 | 11.5 | 8 | 4.0 | 2.6 |
| MZEU 35K E5+E5 | 1015 | 1400 | 300 | 0.49 | 35 | 10X3.3 | 74 | 110 | 119 | 45 | 96 | 50 | 1.0 | 13,5 | 10 | 5.0 | 3.2 |
| MZEU 40K E5+E5 | 1350 | 1400 | 300 | 0,59 | 40 | 12X3.3 | 86 | 125 | 135 | 53 | 108 | 55 | 1.3 | 15.5 | 12 | 5.0 | 4.8 |
| MZEU 45K E5+E5 | 1620 | 1400 | 300 | 0.69 | 45 | 14X3.8 | 86 | 130 | 140 | 53 | 112 | 60 | 1.3 | 15.5 | 14 | 5.5 | 6.2 |
| MZEU 50K E5+E5 | 2070 | 1300 | 250 | 0.79 | 50 | 14X3.8 | 94 | 150 | 160 | 64 | 132 | 70 | 1.3 | 14.0 | 14 | 5.5 | 8.2 |
| MZEU 55K E5+E5 | 2400 | 1300 | 250 | 0.88 | 55 | 16X4.3 | 104 | 160 | 170 | 66 | 138 | 75 | 1.5 | 18.0 | 16 | 6.0 | 9.5 |
| MZEU 60K E5+E5 | 2950 | 1200 | 250 | 0.98 | 60 | 18X4.4 | 114 | 170 | 182 | 78 | 150 | 80 | 1.5 | 17.0 | 18 | 7.0 | 12.3 |
| MZEU 70K E5+E5 | 4210 | 1100 | 250 | 1.27 | 70 | 20X 4.9 | 134 | 190 | 202 | 95 | 165 | 90 | 1.8 | 18.5 | 20 | 7.5 | 18.1 |
| MZEU 80K E5+E5 | 5170 | 800 | 200 | 1.38 | 80 | 22X5.4 | 144 | 210 | 222 | 100 | 185 | 105 | 1.8 | 21.0 | 22 | 9.0 | 23.1 |
| MZEU 90K E5+E5 | 12000 | 450 | 150 | 4.70 | 90 | 25X5.4 | 158 | 230 | 242 | 115 | 206 | 120 | 2.0 | 20.5 | 25 | 9.0 | 28.1 |
| MZEU100K E5+E5 | 17600 | 400 | 130 | 5.39 | 100 | 28X6.4 | 182 | 270 | 282 | 120 | 240 | 140 | 2.0 | 30.0 | 28 | 10.0 | 46.3 |
| MZEU130K E5+E5 | 24500 | 320 | 110 | 6.76 | 130 | 32X7.4 | 212 | 310 | 322 | 152 | 278 | 160 | 2.5 | 29.0 | 32 | 11.0 | 70.2 |
| MZEU150K E5+E5 | 33800 | 240 | 80 | 8.13 | 150 | 36X8.4 | 246 | 400 | 412 | 180 | 360 | 200 | 2.5 | 32.0 | 36 | 12.0 | 146.3 |
Montaj ve Kaplin
