| Menşe yeri | ÇİN |
| Marka adı | SUMA |
| Sertifika | ISO SGS |
| Model numarası | FXN101-25/140 |

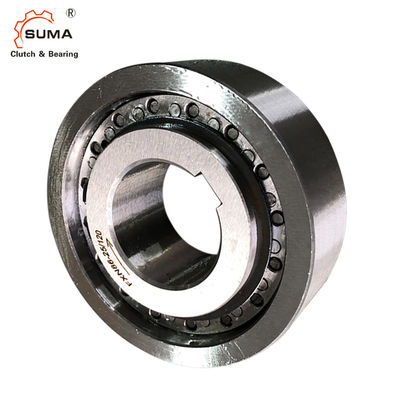

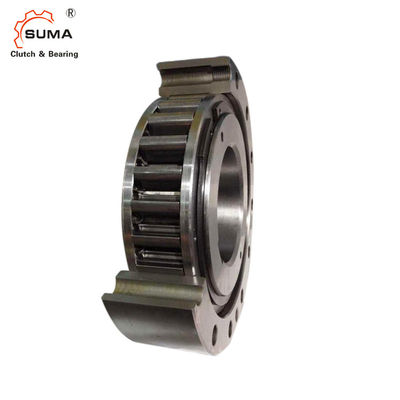

FXN101-25/140 Pompa için Yüksek Hızlı Tek Yönlü Geri Dönmez Debriyaj Yatağı
POMPA için FXN Backstop debriyaj yatağının özelliği
Serbest tekerlekler FXN şu şekilde kullanılır:
Backstop'lar
Aşırı Debriyaj
Dahili Serbest Tekerlekler FXN, yatak desteği olmayan ve X püskürtmeli kaldırmalı püskürtmeli serbest tekerleklerdir. X püskürtmeli kaldırma, iç halka yüksek hızda döndüğünde aşınmasız bir tekerlek hareketi sağlar.Dış halka müşteri kasasına bastırılır.Bu, kompakt, yerden tasarruf sağlayan montaj çözümlerini mümkün kılar.
Boyut ve KapasitePOMPA için FXN Backstop debriyaj yatağı
|
Serbest tekerlek boyutu |
tork Nm |
İç halka Taşma | Delik d Standart | maks. |
B mm |
D mm |
F mm |
J mm |
Kdk.mm |
L mm |
Ağırlık kilogram |
|||||
| mm | mm | mm | mm | mm | mm | mm | ||||||||||
| FXN31 - 17/60 | 110 | 5000 | 20* | 20* | 25 | 60 P6 | 55 | 31 | 85 | 24 | 0,3 | |||||
| FXN31 - 17/62 | 110 | 5000 | 20* | 20* | 25 | 62 P6 | 55 | 31 | 85 | 24 | 0,4 | |||||
| FXN38 - 17/70 | 180 | 5000 | 25* | 25* | 25 | 70 P6 | 62 | 38 | 90 | 24 | 0,4 | |||||
| FXN46 - 25/80 | 460 | 5000 | 25 | 30 | 35 | 80 P6 | 70 | 46 | 95 | 35 | 0,8 | |||||
| FXN51 - 25/85 | 560 | 5000 | 25 | 30 | 35 | 36 | 35 | 85 P6 | 75 | 51 | 105 | 35 | 0,8 | |||
| FXN56 - 25/90 | 660 | 5000 | 35 | 40 | 35 | 90 P6 | 80 | 56 | 110 | 35 | 0,9 | |||||
| FXN61 - 19/95 | 520 | 5000 | 30 | 35 | 40 | 45* | 26 | 95 P6 | 85 | 61 | 120 | 25 | 0,8 | |||
| FXN61 - 19/106 | 520 | 5000 | 30 | 35 | 40 | 45* | 25 | 106H7 | 85 | 61 | 120 | 25 | 1,2 | |||
| FXN66 - 25/100 | 950 | 5000 | 35 | 40 | 45 | 48* | 30 | 100P6 | 90 | 66 | 132 | 35 | 1,1 | |||
| FXN66 - 25/110 | 950 | 5000 | 35 | 40 | 45 | 48* | 40 | 110 P6 | 90 | 66 | 132 | 35 | 1,8 | |||
| FXN76 - 25/115 | 1200 | 5000 | 45 | 55 | 60* | 40 | 115 P6 | 100 | 76 | 140 | 35 | 1,7 | ||||
| FXN76 - 25/120 | 1200 | 5000 | 45 | 55 | 60* | 32 | 120 J6 | 100 | 76 | 140 | 35 | 1,8 | ||||
| FXN86 - 25/125 | 1600 | 5000 | 40 | 45 | 50 | 60 | 65 | 70* | 40 | 125P6 | 110 | 86 | 150 | 40 | 2,3 | |
| FXN86 - 25/130 | 1600 | 5000 | 40 | 45 | 50 | 60 | 65 | 70* | 40 | 130P6 | 110 | 86 | 150 | 40 | 2,6 | |
| FXN 101 -25/140 | 2100 | 5000 | 55 | 70 | 75 | 45 | 140P6 | 125 | 101 | 175 | 50 | 3,1 | ||||
| FXN 101 - 25/149 | 2100 | 5000 | 70 | 75 | 62 | 149H6 | 125 | 101 | 175 | 62 | 4,2 | |||||
| FXN 101 - 25/150 | 2100 | 5000 | 55 | 70 | 75 | 45 | 150P6 | 125 | 101 | 175 | 50 | 3,6 | ||||
| FXN 85 - 40/140 | 2500 | 6000 | 45 | 50 | 60 | 65 | 65 | 45 | 140P6 | 125 | 85 | 175 | 60 | 3,2 | ||
| FXN 85 - 40/150 | 2500 | 6000 | 45 | 50 | 60 | 65 | 65 | 45 | 150P6 | 125 | 85 | 175 | 60 | 4,2 | ||
| FXN 100 - 40/160 | 3700 | 4500 | 45 | 50 | 55 | 60 | 70 | 75 | 75 | 50 | 160P6 | 140 | 100 | 190 | 60 | 5,1 |
| FXN 105 - 50/165 | 5200 | 4500 | 80 | 80 | 62 | 165P6 | 145 | 105 | 195 | 62 | 5,8 | |||||
| FXN 120 - 50/198 | 7700 | 4000 | 60 | 65 | 70 | 75 | 80 | 95 | 95 | 70 | 198H6 | 160 | 120 | 210 | 70 | 8,6 |
| FXN 140 - 50/215 | 10100 | 3000 | 65 | 90 | 100 | 110 | 110 | 69 | 215J6 | 180 | 140 | 245 | 70 | 14,0 | ||
| FXN 170 - 63/258 | 20500 | 2700 | 70 | 85 | 100 | 120 | 130 | 80 | 258H6 | 210 | 170 | 290 | 80 | 21,0 | ||
Maksimum aktarılabilir tork, belirtilen nominal torkun 2 katıdır.Seçim torkunun belirlenmesi için sayfa 14'e bakın.
Teorik nominal tork, yalnızca iç ve dış halka arasındaki ideal eş merkezlilik için geçerlidir.Uygulamada, eş merkezlilik, komşu parçaların yatak oynamasından ve merkezleme hatalarından etkilenir.Ardından, mevcut salgı (TIR) dikkate alınarak tabloda belirtilen nominal torklar uygulanır.
Talep üzerine daha yüksek hızlar.
Notlar:
1. T max = 2 × T KN
2. İç yarış aşımları
3. Dış yarış aşımları
DIN 6885.1'e göre kama yuvası
DIN 6885'e göre kama kanalı, sayfa 1 •JS10 kama genişliği toleransı.
* DIN 6885'e göre kama, sayfa 3 •JS10 kama genişliği toleransı.
Montaj Misal
Dahili Serbest Teker FXN 38 - 17/70 NX, bir elektrik motoruna takmak için bir muhafaza adaptöründe düzenlenmiş bir geri döndürmez kilit olarak.Muhafazaya bastırılan ince dış halka, yerden tasarruf sağlayan bir montaj çözümü sağlar.Normal çalışmadaki yüksek şaft hızları nedeniyle (serbest dönme işlemi), X püskürtmeli kaldırma, temassız ve dolayısıyla aşınmasız bir sürekli çalışma sağlar.
Bir tekstil makinesinin sürünme tahrikinde tek yönlü kavrama olarak Dahili Serbest Teker FXN 66 - 25/100 NX.Filibir montajı, sonsuz çarka bastırılan ince dış halka vasıtasıyla kompakt bir şekilde çözülür.Kurulum sırasında makine, sonsuz dişli ve sürüş işleminde çalışan serbest tekerlek tarafından tahrik edilir.Normal çalışmada (serbest dönme işlemi), yüksek hızlı ana tahrik mili üzerinde bulunan iç halka, sürünme tahrikini aşarak otomatik olarak devre dışı bırakır.İç bileziğin yüksek hareket hızı ile, püskürtmeli kaldırma X tipi kullanılır;Püskürtme uçları temassız serbest dönüş işleminde çalışır ve dolayısıyla aşınmazdır.
Dahili Serbest Tekerlekler FXN, yatak desteği içermez.İç ve dış halkanın eş merkezli hizalanması müşteri tarafından sağlanmalıdır.
İzin verilen çıkışa (TIR) uyulmalıdır.Tork, pres oturtma ile dış halkaya iletilir.Tabloda belirtilen torkların iletilebilmesi için dış halkanın dış çapı K olan bir yuvaya oturması gerekir. Gövde minimum GG-20 kalitesinde çelik veya gri dökme demirden yapılmıştır.Başka gövde malzemeleri veya daha küçük dış çaplar kullanırken, aktarılabilir tork ile ilgili olarak bizimle iletişime geçmenizi rica ederiz.Gövde deliğinin toleransı, D boyutu altındaki tabloda belirtilmiştir. Milin toleransı ISO h6 veya j6 olmalıdır.
Yağlama
Sprag kaldırma hızını aşan hızlarda, özel bir yağlama gerekli değildir;filibir bakım gerektirmez.Sprag kaldırma hızının altında çalışırken, belirtilen kalitede bir yağlama sağlanmalıdır.
