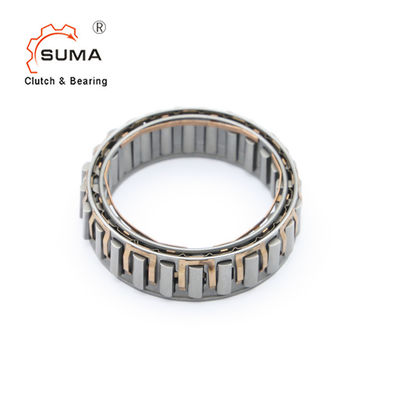

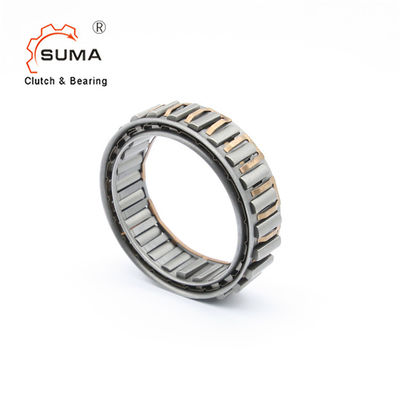

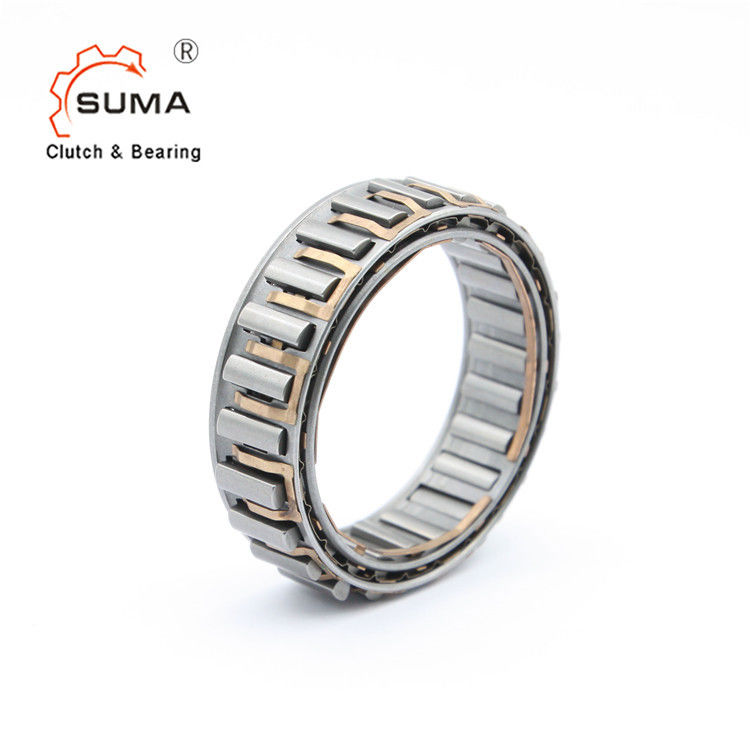

DC2222G Tek Yönlü Rulmanlar Frenli Filibir Debriyaj Backstop
Kısa Tanıtım
Tip DC, iç veya dış yuvaları olmayan, yaylı tip bir serbest tekerlek kafesidir.
DC tipi versiyon-N, şu anda güç aktarım ekipmanında kullanılan her tür yağlayıcıyı kabul eder.
Alternatif olarak, aşağıdaki spesifikasyona göre sertleştirilmiş çelik miller veya muhafazalar olması durumunda yarıklar yapılabilir.
Bitmiş parçanın yüzey sertliği, minimum 0,6 mm derinlik için HRC 60 ila 62 arasında olmalıdır.
Çekirdek sertliği HRC35 ila 45 arasında olmalıdır. Yüzey pürüzlülüğü 22CLA'yı geçmemelidir.
Yarışlar arasında maksimum koniklik: 25 mm genişlik için 0,007 mm.
Boyutlar ve Kapasiteler
Boy
|
TKN1) |
Aşırı hızlar |
Sprag alanı
|
NUMARA. kliplerin
|
Numara. bahar dalları |
Ağırlık | ||||||
nimax2) | namax3) | Øa+0,008 -0.005 |
Øc± 0,013 | emin | Ødmin | Øbmaks | ||||||
[Nm] | [dk-1] | [dk -1] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [kilogram] | |||
DC2222G-N | 63 | 8600 | 4300 | 22.225 | 38.885 | 8,33±0,075 | 10 | 50 | 15 | - | 12 | 0.03 |
DC2776-N | 119 | 6900 | 3400 | 27.762 | 44.422 | 8,33±0,075 | 13,5 | 58 | 18 | - | 14 | 0.055 |
DC3034-N | 124 | 6300 | 3100 | 30.34 | 47 | 8,33±0,075 | 13,5 | 62 | 20 | - | 14 | 0.06 |
DC3175(3C)-N | 159 | 6000 | 3000 | 31.75 | 48.41 | 8,33±0,075 | 13,5 | 63 | 21 | 3 | 16 | 0.06 |
DC3809A-N | 275 | 5000 | 2500 | 38.092 | 54.752 | 8,33±0,075 | 16 | 71 | 25 | - | 18 | 0.085 |
DC4127(3C)-N | 224 | 4600 | 2300 | 41.275 | 57.935 | 8,33±0,075 | 13,5 | 75 | 27 | 3 | 18 | 0.09 |
DC4445A-N | 363 | 4300 | 2100 | 44.45 | 61.11 | 8,33±0,1 | 16 | 79 | 29 | - | 20 | 0.095 |
DC4972(4C)-N | 306 | 3800 | 1900 | 49.721 | 66.381 | 8,33±0,1 | 13,5 | 86 | 33 | 4 | 22 | 0.1 |
DC5476A-N | 525 | 3500 | 1700 | 54.765 | 71.425 | 8,33±0,1 | 16 | 92 | 36 | - | 24 | 0.11 |
DC5476A(4C)-N | 525 | 3500 | 1700 | 54.765 | 71.425 | 8,33±0,1 | 16 | 92 | 36 | 4 | 24 | 0.13 |
DC5476B(4C)-N | 769 | 3500 | 1700 | 54.765 | 71.425 | 8,33±0,1 | 21 | 92 | 36 | 4 | 24 | 0.18 |
DC5476C(4C)-N | 990 | 3500 | 1700 | 54.765 | 71.425 | 8,33±0,1 | 25.4 | 92 | 36 | 4 | 24 | 0,2 |
DC5776A-N | 604 | 3300 | 1600 | 57.76 | 74.42 | 8,33±0,1 | 16 | 98 | 38 | - | 26 | 0.11 |
DC6334B-N | 806 | 3000 | 1500 | 63.34 | 80 | 8,33±0,1 | 21 | 104 | 42 | - | 26 | 0.175 |
DC7221(5C)-N | 675 | 2600 | 1300 | 72.217 | 88.877 | 8,33±0,1 | 13,5 | 115 | 48 | 5 | 30 | 0.14 |
DC7221B-N | 1279 | 2600 | 1300 | 72.217 | 88.877 | 8,33±0,1 | 21 | 115 | 48 | - | 30 | 0.185 |
DC7221B(5C)-N | 1279 | 2600 | 1300 | 72.217 | 88.877 | 8,33±0,1 | 21 | 115 | 48 | 5 | 30 | 0.21 |
DC7969C(5C)-N | 2038 | 2400 | 1200 | 79.698 | 96.358 | 8,33±0,1 | 25.4 | 124 | 53 | 5 | 34 | 0.28 |
DC8334C-N | 2055 | 2300 | 1100 | 83.34 | 100.000 | 8,33±0,1 | 25.4 | 132 | 55 | - | 34 | 0.27 |
DC8729A-N | 1250 | 2200 | 1100 | 87.29 | 103.96 | 8,33±0,1 | 16 | 134 | 58 | - | 34 | 0.165 |
DC10323A(5C)*-N | 1612 | 1800 | 900 | 103.231** | 119.891 | 8,33±0,1 | 16 | 155 | 68 | 5 | 40 | 0,205 |
DC12334C*-N | 4800 | 1500 | 750 | 123.340** | 140.000 | 8,33±0,1 | 25.4 | 184 | 80 | - | 50 | 0,4 |
DC12388C(11C) | 4875 | 1500 | 750 | 123.881 | 142.88 | 9,50±0,1 | 25.4 | 186 | 80 | 11 | 44 | 0,4 |
NOTLAR
1) T max = 2 × T KN
» Seçim sayfa 12 ila 19'a bakın
2) İç yarış aşımları
3) Dış yarış aşımları
*) İç kafes merkezleme flanşı karşı taraftadır.
yan
**) Toleransın ± 0,013'e uzatılmasına izin verilir
Montaj Örneği
