| Menşe yeri | ÇİN |
| Marka adı | SUMA |
| Sertifika | ISO SGS |
| Model numarası | UHF20 UHF25 |

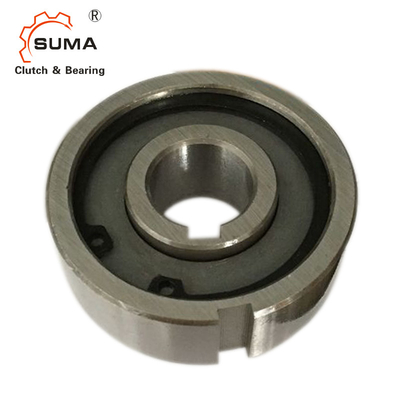

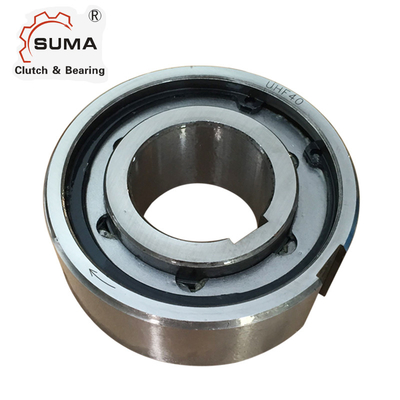

UHF Serisi UHF20 UHF25 Tek Yönlü Rulmanlar Kam Debriyajı
Özellikler
UHF Serisi, mafsallı tip serbest tekerlek yataksız desteklenir.Rulmanlar aksil ve radyal yükleri destekler.Yağlama ve sızdırmazlık da montaj ile sağlanmalıdır.
İç yatak mile kilitlenmiştir.Dış bilezik, H7 mahfazasına bir pres oturması sağlamak için pozitif n6 toleransına sahiptir.
Boyutlar ve Kapasiteler
| Tip | Boyut | Anahtar yolu (dış yüzük) |
Anahtar yolu (iç halka) | Nominal tork Nm |
Ağırlık kilogram |
||
| d | D | B | B×t | B1×t1 | |||
| UHF12 | 12 | 37 | 20 | 6×2,5 | 4×1.7 | 42 | 0.115 |
| UHF14 | 14 | 42 | 19 | 5×1.6 | 5×2.3 | 46 | 0.139 |
| UHF16 | 16 | 42 | 19 | 5×1.6 | 5×1.7 | 47 | 0.132 |
| UHF17 | 17 | 47 | 19 | 6×2 | 5×2.3 | 75 | 0.167 |
| UHF18 | 18 | 60 | 20 | 6×2,5 | 6×2,5 | 105 | 0,287 |
| UHF20 | 20 | 60 | 20 | 6×2,5 | 6×2.7 | 105 | 0.277 |
| UHF25 | 25 | 62 | 24 | 8×2,5 | 8×2 | 142 | 0.285 |
| UHF30 | 30 | 72 | 27 | 10×2.6 | 8×2 | 227 | 0.513 |
| UHF35 | 35 | 80 | 31 | 12×4 | 10×2,5 | 230 | 0.718 |
| UHF40 | 40 | 80 | 39 | 12×2.8 | 10×2,5 | 429 | 0.823 |
| UHF45 | 45 | 105 | 36 | 14×3 | 10×3 | 572 | 1.6 |
| UHF50 | 50 | 130 | 36 | 14×5 | 14×3.8 | 690 | 2.49 |
| UHF60 | 60 | 130 | 46 | 14×5 | 14×3,5 | 1030 | 2.88 |
| UHF70 | 70 | 150 | 46 | 14×5 | 14×3,5 | 1470 | 4.6 |
| UHF90 | 90 | 180 | 90 | -- | 25×5.4 | 3281 | 11.11 |
NOTLAR
ASNU8-12, ASNU200 kama yuvası, DIN 6885'e göre. 1,
DIN 6885.3'e göre diğer boyutlar
1) Tmax = 2 kez;T KN
2) İç yarış aşımları
3) Dış yarış aşımları
