Tek Yönlü Debriyaj Yatağı
>
|
| Menşe yeri | Çin |
| Marka adı | SUMA |
| Sertifika | ISO SGS |
| Model numarası | AA60 GC-D60170 |

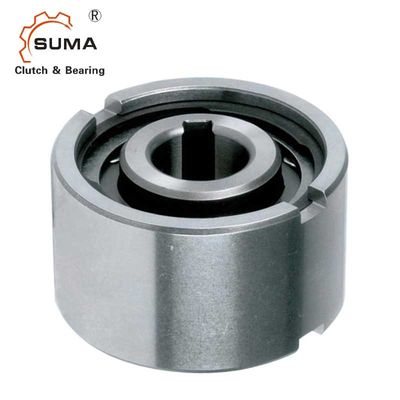

Tek Yönlü Debriyaj Rulmanı Endüstriyel Debriyaj Ağır Yük Temassız Geri Döndürmez
Özellikler
1. A Serisi Kam Debriyajı, presle takılan kurulum için tasarlanmıştır.
2. AA serisinin iç yatağında bir kama yuvası vardır.25 boyutu hariç kama kanalları DIN 6885'e göre üretilmiştir. 3
3. AA serisi hem iç hem de dış yuvada bir kama yuvasına sahiptir.“-K”, Kam Kavrama ile birlikte gönderilen anahtarlar anlamına gelir.
4. Maksimum yatak ve kavrama performansı elde etmek için mil ve yuvadaki doğru bağlantı boyutları korunmalıdır.
5. Her seri için mil ve yatak toleransı tablosuna bakın.
6. İç yatağın üzerindeki ok, iç yatağın geçiş yönünü gösterir.
7. Debriyajı takmak için, iç ve dış yuvanın tüm yüzeyine eşit basınç uygulamak için uygun çapta bir baskı aleti kullanın.
8. Kavramaya çekiçle vurmayın veya başka darbe uygulamayın.
9. Muhafazanın, Debriyajın presli bağlantı montajı için gereken basınca dayanacak kadar sağlam olduğundan emin olun.
10. Çalışma sıcaklığı aralığı: –30°C ila +100°C (Bu aralığın üzerindeki sıcaklıklar için bize danışın).
Teknik Veriler
| ŞARTNAME | |
| modeli | AA60 / GC-D60170 |
| Malzeme | GCr15 |
| İç çap | 60mm |
| Dış çap | 170mm |
| Kalınlık | 78 mm |
| tork kapasitesi | 3500Nm |
| Sürükleme Torku | 240 Ncm |
| İç yarış aşırı hız | 800 dev/dak |
| Dış yarış aşırı hız | 1100 dev/dak |
| Ağırlık | 0.7kg |
| Yapı | Silindir tipi |
| Başvuru | Tekstil makinesi, fanlar, vantilatörler, baskı makinesi |
| paket | Karton Kutu, Ahşap Kutu veya Özelleştirilmiş |
| Ödeme şartları | TT.L/C, D/A,D/P,Western Union, Paypal |
| Teslimat süresi | Örnek için 2-4 gün, büyük sipariş için 7 gün |
Boyutlar ve Kapasiteler
| Boyut | TK1 | Aşırı hızlar | Ağırlık |
Sürüklemek tork |
||||||||||
| dH7 | Nimax2) | Namax3) | Dh7 | D5 | D6 | D3 | Z | Ö | L | f | s | (kilogram) | TR | |
| (mm) | (Nm ) | (dk-1) | (dk-1) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (Sayı) | |
| 12 | 17 | 3100 | 6000 | 47 | 28 | 20 | 38 | 3 | 5.5 | 20 | 0,5 | 4.5 | 0.21 | 0.7 |
| 15 | 55 | 2300 | 5400 | 55 | 37 | 26 | 45 | 3 | 5.5 | 30 | 0.8 | 4.5 | 0,44 | 3.5 |
| 20 | 146 | 2000 | 3600 | 68 | 50 | 35 | 58 | 4 | 5.5 | 34 | 0.8 | 5.5 | 0.7 | 8.4 |
| 25 | 285 | 1700 | 2600 | 90 | 68 | 45 | 7 | 6 | 5.5 | 37 | 1 | 6.5 | 1.3 | 14 |
| 30 | 500 | 1500 | 2100 | 100 | 75 | 50 | 87 | 6 | 6.6 | 44 | 1 | 6.5 | 2 | 23 |
| 35 | 720 | 1300 | 1950 | 110 | 80 | 55 | 96 | 6 | 6.6 | 48 | 1 | 6.5 | 2.6 | 60 |
| 40 | 1030 | 1200 | 1700 | 125 | 90 | 60 | 108 | 6 | 9 | 56 | 1.5 | 7.6 | 3.9 | 72 |
| 45 | 1125 | 1050 | 1500 | 130 | 95 | 65 | 112 | 8 | 9 | 56 | 1.5 | 7.6 | 4 | 140 |
| 50 | 2150 | 950 | 1300 | 150 | 110 | 75 | 132 | 8 | 9 | 63 | 1.5 | 7.6 | 6 | 180 |
| 55 | 2675 | 850 | 1200 | 160 | 115 | 82 | 138 | 8 | 11 | 67 | 2 | 7.6 | 7.2 | 190 |
| 60 | 3500 | 800 | 1100 | 170 | 125 | 90 | 150 | 10 | 11 | 78 | 2 | 7.6 | 9.2 | 240 |
| 70 | 5813 | 650 | 900 | 190 | 140 | 100 | 165 | 10 | 11 | 95 | 2.5 | 7.6 | 11.8 | 320 |
NOTLAR
1) Tmaks = 2 ×T KN
2) İç yarış aşımları
3) Dış yarış aşımları
DIN 6885.1'e göre kama yolu
Montaj ve Kaplin
resimler
