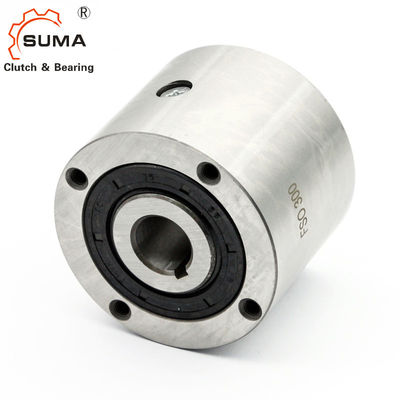

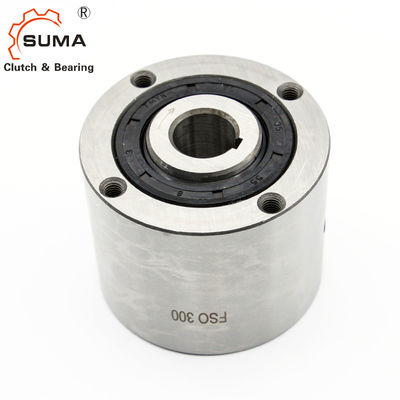

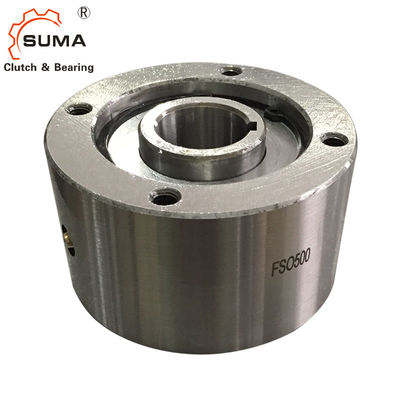

FSO600 HPI600 3150 Nm Kam Debriyaj Yatağı
Özellikler
FSO, FSO-GR ve HPI 300 ila 700 arası tipler, iki bilyalı rulman kullanan, bağımsız, sızdırmaz ve yatak destekli, yaylı tip serbest tekerleklerdir.
Üniteler tipine göre yağlı veya gres yağlanmış olarak teslim edilir.
Belirli bir çap için çok yüksek bir tork sağlayan tam yaylı tamamlayıcıya sahip bir tasarımdır.Herhangi bir aşırı yük, bir yay ile bir yay dayanağı tarafından karşılanır ve bir yay eğiminin önüne geçilir.
Yağlama
FSO ve HPI tipleri yağla yağlanır ve standart mil dudak keçeleri kullanır.
Tip FSO-GR gresle yağlanır ve temassız labirent contalarla donatılabilir.
Tip HPI, yüksek hızlı indeksleme uygulamaları için özel olarak tasarlanmıştır.
Boyutlar ve Kapasiteler
Tip | Boy |
tork TKN1 [Nm] |
Aşırı hızlar [dk.-1] |
ÖLÇÜ ( MM ) | yağlayıcı | Ağırlık | Tork Sürükleme | |||||||||||||||
FSO FSO-GR HPI |
ÖSO nmaksimum2) |
FSO-GR nmaksimum3) |
dH7-bxh |
d4) en az en çok |
A |
B -0.05 |
C | E | F | G | z | J | K | L | f | ÖSO | FSO..GR | HPI | [kilogram] | TR[Ncm] | ||
300 | 379 | 3000/900 | 3600/900 | 15-5x5 | 12...19 | 63,5 | 76.2 | 60.45 | 1.6 | 28.58 | 66.67 | 4 | M8 | 13 | M6 | 0,8 | 7 | 10 | 14 | 1.6 | 18 | |
400 | 407 | 2800/850 | 3600/850 | 18-6x6 | 12...22 | 69.85 | 88.9 | 68.07 | 1.6 | 30 | 73 | 4 | M8 | 13 | M6 | 0,8 | 10 | 20 | 20 | 2.7 | 27 | |
500 | 1621 | 2500/800 | 3000/800 | 30-8x7 | 19...33 | 88.9 | 107,95 | 85.73 | 1.6 | 45 | 92 | 4 | M8 | 16 | M6 | 1.5 | 22 | 35 | 35 | 4.8 | 31 | |
600 | 3105 | 2200/750 | 2400/750 | 45-14x9 | 24...57 | 95.25 | 136.525 | 92.2 | 1.6 | 63,5 | 120,6 | 6 | M8 | 16 | M6 | 1.6 | 52 | 84 | 84 | 8.6 | 62 | |
700 | 6900 | 1600/450 | 2000/450 | 60-18x11 | 48...82 | 127 | 180.975 | 123.85 | 1.6 | 90 | 158.75 | 8* | M10* | 20 | M6 | 1.6 | 168 | 280 | 280 | 19 | 156 |
NOTLAR
1) Tmaks = 2 kez;T KN »Seçim sayfası 10 ila 13'e bakın
2) İç yarış/dış yarış
3) İç yarış/dış yarış labirent contası
4) İnç delik istek üzerine mevcuttur
5) Sadece büyük çap için
Boyut 600 > 50 mm
Boyut 700 > 75 mm
*) 60 ° 'de eşit aralıklı 6 delik;artı 180°'de 2 ekstra delik;»Montaj ve bakım talimatlarına bakın
Montaj ve Kaplin
