| Menşe yeri | ÇİN |
| Marka adı | SUMA |
| Sertifika | ISO SGS |
| Model numarası | FBF24 |

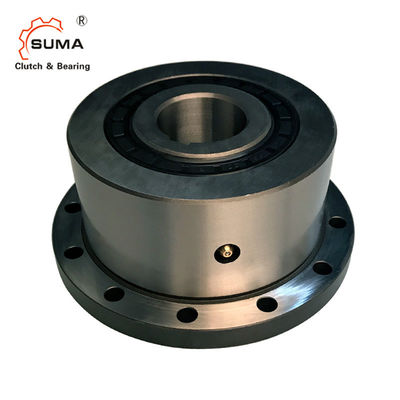

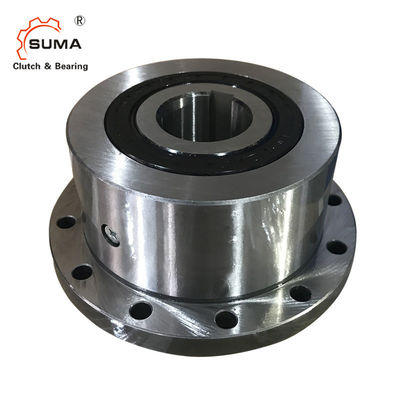

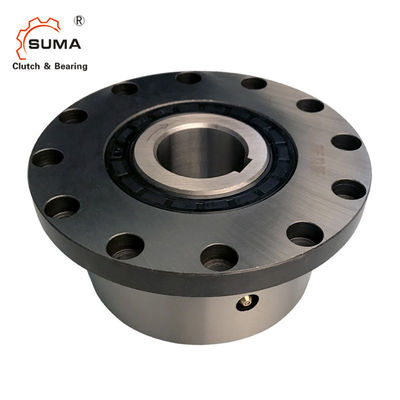

FBF 24 İndeksleme Filibir Contalı Baskı Kam Debriyaj Yatağı
Özellikler
Montaj flanşlı Komple Freewheels FBF, bilyalı rulmanlara sahip sızdırmaz yaylı serbest tekerleklerdir.Yağlı ve montaja hazır olarak teslim edilirler.
Serbest tekerlekler FBF şu şekilde kullanılır:
➧ Geri durdurucular
➧ Taşan Kavramalar
➧ Endeksleme Serbest Tekerlekleri
Standart tipe ek olarak, daha uzun hizmet ömrü ve indeksleme doğruluğu için dört tip daha mevcuttur.
160 000 Nm'ye kadar nominal torklar.300 mm'ye kadar delikler.Birçok standart delik mevcuttur.
Boyutlar ve Kapasiteler
|
Özgür tekerlek boyutu |
Ty pe |
isim inal tor kuyruk |
M özgürce çal topuklu/ |
balta Hız yüzük özgür topuklu/ dakika-1 çalışır |
Tip |
isim inal tork ue |
Maks.Hız özgürce çal topuklu/ dakika-1 çalışır |
Dış özgürce çal topuklu/ dakika-1 çalışır |
Ty pe |
isim inal tork ue |
fışkırtma havalanmak iç halkada hız dk-1 |
Maks.Hız özgürce çal topuklu/ uns min-1 |
Dış halka sürücüler min-1 |
Ty pe |
isim inal tor kuyruk |
fışkırtma kalkış dış halka hızı min-1 |
Maks. Hız Dış özgürce çal topuklu/ dakika-1 çalışır |
İç halka tahrikleri min-1 | Tip |
isim inal tor kuyruk |
| 24 | CF | 45 | 4 800 | 5 500 | CFT | 45 | 4 800 | 5 500 | CFP | 19 | ||||||||||
| 29 | CF | 80 | 3 500 | 4 000 | CFT | 80 | 3 500 | 4 000 | CFP | 31 | ||||||||||
| 37 | bilimkurgu | 200 | 2 500 | 2 600 | SFT | 200 | 2 500 | 2 600 | CZ | 110 | 850 | 3 000 | 340 | SFP | 120 | |||||
| 44 | bilimkurgu | 320 | 1900 | 2 200 | SFT | 320 | 1900 | 2 200 | DX | 130 | 860 | 1900 | 344 | CZ | 180 | 800 | 2 600 | 320 | SFP | 180 |
| 57 | bilimkurgu | 630 | 1 400 | 1 750 | SFT | 630 | 1 400 | 1 750 | DX | 460 | 750 | 1 400 | 300 | LZ | 430 | 1 400 | 2 100 | 560 | SFP | 310 |
| 72 | bilimkurgu | 1 250 | 1 120 | 1 600 | SFT | 1 250 | 1 120 | 1 600 | DX | 720 | 700 | 1 150 | 280 | LZ | 760 | 1 220 | 1 800 | 488 | SFP | 630 |
| 82 | bilimkurgu | 1 800 | 1 025 | 1 450 | SFT | 1 800 | 1 025 | 1 450 | DX | 1000 | 670 | 1 050 | 268 | SFZ | 1 700 | 1 450 | 1 600 | 580 | SFP | 750 |
| FBF 107 | bilimkurgu | 2 500 | 880 | 1 250 | SFT | 2 500 | 880 | 1 250 | DX | 1 500 | 610 | 900 | 244 | SFZ | 2 500 | 1 300 | 1 350 | 520 | SFP | 1 250 |
| FBF 127 | bilimkurgu | 5 000 | 800 | 1 150 | SFT | 5 000 | 800 | 1 150 | SX | 3 400 | 380 | 800 | 152 | SFZ | 5 000 | 1 200 | 1 200 | 480 | SFP | 3 100 |
| 140 | bilimkurgu | 10 000 | 750 | 1 100 | SFT | 10 000 | 750 | 1 100 | SX | 7 500 | 320 | 750 | 128 | SFZ | 10 000 | 950 | 1 150 | 380 | SFP | 6 300 |
| FBF 200 | bilimkurgu | 20 000 | 630 | 900 | SFT | 20 000 | 630 | 900 | SX | 23 000 | 240 | 630 | 96 | SFZ | 20 000 | 680 | 900 | 272 | SFP | 12 500 |
| FBF 270 | bilimkurgu | 40 000 | 510 | 750 | SFT | 40 000 | 510 | 750 | kullanıcı deneyimi | 40 000 | 210 | 510 | 84 | SFZ | 37 500 | 600 | 750 | 240 | SFP | 25.000 |
| FBF 340 | bilimkurgu | 80 000 | 460 | 630 | SFT | 80 000 | 460 | 630 | ||||||||||||
| FBF 440 | bilimkurgu | 160 000 | 400 | 550 | SFT | 160 000 | 400 | 550 |
Maksimum aktarılabilir tork, belirtilen nominal torkun 2 katıdır.Seçim torkunun belirlenmesi için sayfa 14'e bakın.
| Filibir Boyutu | mm | mm |
delik mm |
kırmızı mm |
mm | maks.mm | A mm |
D mm | F mm |
G** | L mm |
N mm | T mm |
Z** |
Ağırlık kilogram |
| 24 | 12 | 14* | 14* | 85 | 62 | 1,0 | M5 | 50 | 10 | 72 | 3 | 1,1 | |||
| 29 | 15 | 17* | 17* | 92 | 68 | 1,0 | M5 | 52 | 11 | 78 | 3 | 1,3 | |||
| 37 | 14 | 16 | 18 | 20 | 22* | 22* | 98 | 75 | 0,5 | M5 | 48 | 11 | 85 | 8 | 1,5 |
| 44 | 20 | 22 | 25* | 25* | 118 | 90 | 0,5 | M6 | 50 | 12 | 104 | 8 | 2,3 | ||
| 57 | 25 | 28 | 30 | 32* | 32* | 128 | 100 | 0,5 | M6 | 65 | 12 | 114 | 12 | 3,2 | |
| 72 | 35 | 38 | 40 | 42* | 42* | 160 | 125 | 1,0 | M8 | 74 | 14 | 142 | 12 | 5,8 | |
| 82 | 35 | 40 | 45 | 50* | 50* | 180 | 135 | 2,0 | M10 | 75 | 16 | 155 | 8 | 7,0 | |
| FBF 107 | 50 | 55 | 60 | 65* | 65* | 214 | 170 | 2,5 | M10 | 90 | 18 | 192 | 10 | 12,6 | |
| FBF 127 | 50 | 60 | 70 | 75* | 75* | 250 | 200 | 3,0 | M12 | 112 | 20 | 225 | 12 | 21,4 | |
| 140 | 65 | 75 | 80 | 90 | 95* | 315 | 250 | 5.0 | 16 | 150 | 22 | 280 | 12 | 46,0 | |
| FBF 200 | 110 | 120 | 120 | 370 | 300 | 5.0 | 16 | 160 | 25 | 335 | 16 | 68,0 | |||
| FBF 270 | 140 | 150 | 490 | 400 | 6,0 | M20 | 212 | 32 | 450 | 16 | 163,0 | ||||
| FBF 340 | 180 | 240 | 615 | 500 | 7,5 | M24 | 265 | 40 | 560 | 18 | 300,0 | ||||
| FBF 440 | 220 | 300 | 775 | 630 | 7,5 | M 30 | 315 | 50 | 710 | 18 | 564,0 |
DIN 6885'e göre kama kanalı, sayfa 1 •JS10 kama genişliği toleransı.
* DIN 6885'e göre kama, sayfa 3 •JS10 kama genişliği toleransı.
** Z = T adım dairesindeki G vidaları için (DIN EN ISO 4762) sabitleme deliklerinin sayısı.
Montaj ve Kaplin
Müşteri bağlantı parçası D dış çapına ortalanır ve ardından flanş üzerinden yüze cıvatalanır.
Milin toleransı ISO h6 veya j6 olmalı ve bağlantı parçasının pilot çapının D toleransı ISO H7 veya J7 olmalıdır.
Sipariş için örnek
Filibir boyutu FBF 72, püsküllü Z ve 38 mm delikli tip: •FBF 72 LZ, d = 38 mm
Sipariş verirken lütfen X yönünde bakıldığında iç halkanın serbest dönüş yönünü de belirtin:•saat yönünün tersine serbest veya •saat yönünde ücretsiz
