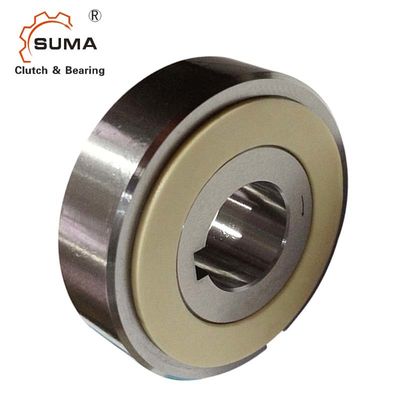

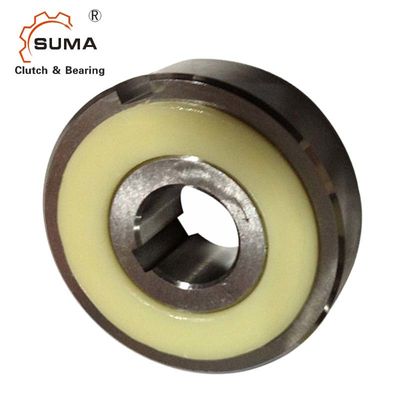

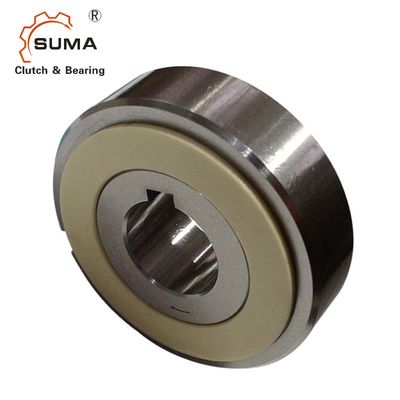

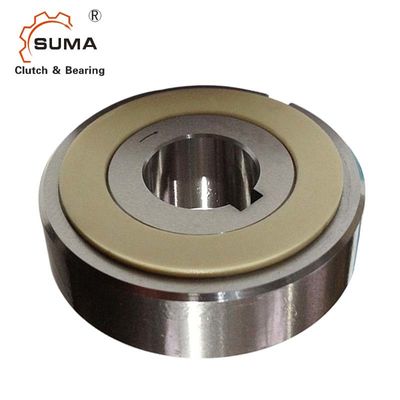

LD04Özel GresTek Yönlü Baskı Kam Debriyaj Yatağı
Boyutlar ve Kapasiteler
modeli |
tork Kapasite (Nm) |
Sürüklemek tork (Nm) |
Maks. taşma (d/dak) |
dk) |
Maks. Radyal Ne Zaman Yükle taşma (kgf) |
Delik boyutu |
A |
B |
C |
D |
E |
Dış Yarış anahtar yolu |
Ağırlık ( kilogram ) |
|
Iç yarış | çap (H7) |
Anahtar yol |
||||||||||||
LD04 | 5.88 | 0,2 | 300 | 100 | 20 | 10 | 4x1.5 | 19.5 | 23.9 | 24 | 47 -0.014 -0.039 |
40 | 5x3 | 0.25 |
LD05 | 9.8 | 0.29 | 300 | 100 | 30 | 14 | 5x2 | 19.5 | 23.9 | 24 | 52 -0.017 -0.042 |
45 | 5x3 | 0,3 |
LD06 | 19.6 | 0.29 | 200 | 100 | 50 | 20 | 5x2 | 19.5 | 23.9 | 24 | 62 -0.017 -0.042 |
52 | 7x4 | 0,4 |
LD07 | 29.4 | 0.39 | 200 | 100 | 70 | 25 | 7x3 | 19.5 | 23.9 | 24 | 72 -0.017 -0.042 |
62 | 7x4 | 0,55 |
LD08 | 49 | 0.49 | 200 | 100 | 80 | 30 | 7x3 | 19.5 | 23.9 | 24 | 82 -0.017 -0.042 |
70 | 10x4.5 | 0.65 |
Montaj ve Kaplin
Kurulum ve Kullanım
1. LD Serisi Kam Debriyajı özel gres ile önceden yağlanmıştır ve kullanıma hazırdır.
Ek yağlayıcı gerekmez.
2. Debriyajı mile takarken, debriyajı önlemek için debriyaj iç yuvasına yumuşak bir çekiçle hafifçe bastırın.
Dış yarış, iç yarıştan kaçmaktan.
3. Plakayı taktığınızdan emin olun.Bu, dış yarışın iç yarıştan kaymasını önler.Önerilenlere bakın
Sağda listelenen plakanın boyutları.
4. Yağlama için plakayı ve baskı metalini gresle kaplayın.
5. Debriyaja asla baskı yükleri uygulamayın.Debriyaja uygulanan itme yüklerini almak için başka cihazlar sağlanmalıdır.
6. Anahtar, JIS B1301-1959'a uygun olmalıdır.
7. Kasnak, zincir dişlisi vb.nin delikleri H6 veya H7 toleransına sahip olmalıdır.
