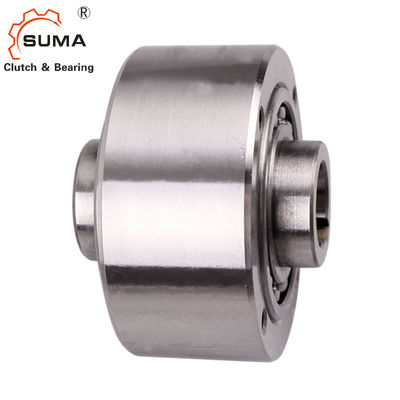

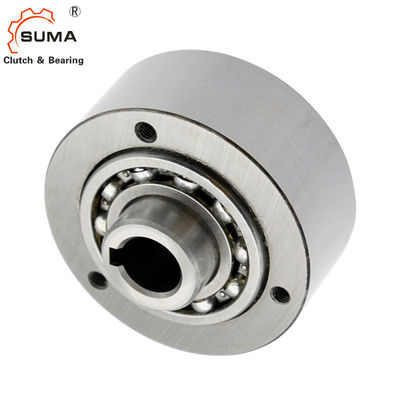

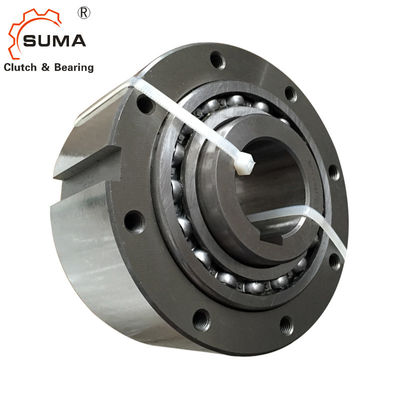

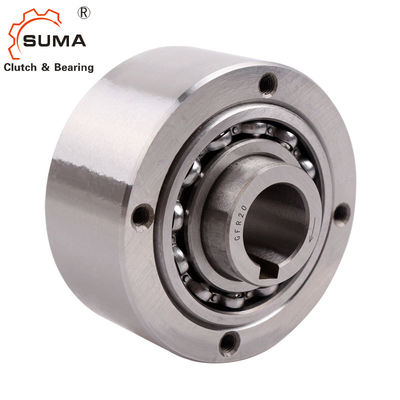

GL12 GLP12 Püskürtme H6 Toleransı 55Nm Arka Durdurucu Kam Debriyajı
Özellikler
GL tipi serbest tekerlekler, 160.. Serisi bilyalı rulmanlara sahiptir ve iç yuvayı dış yuva ile merkezlemek için kullanılır.tork kuvvetleri, milden iç bileziğe kama vasıtasıyla ve dış bilezikten dış alana vidalar vasıtasıyla iletilir.mil toleransları h6 veya j6 ve dış halka kama toleransları h7 olmalıdır.Çalıştırmadan önce filibirlere sayfa 12'de verilen talimatlar izlenerek gres veya sıvı yağ ile yağlanmalıdır. Her filibir, dış yuva ve flanşlar arasına yerleştirilmesi gereken iki kağıt conta ile birlikte verilir.Kullanılmazlarsa, filibir ciddi şekilde hasar görebilir.
Teknik Veriler
Ürün adı | GL GLP Tek Yönlü Basınçlı Rulman |
modeli | GL GLP |
Malzeme | GCr15 |
paket | Karton Kutu / Ahşap kutu, kasnak vb. |
Ödeme şartları | TT.L/C, D/A, D/P, Western Union |
Teslimat süresi | Örnek için 2-4 gün, büyük sipariş için 7 gün |
Boyutlar ve Kapasiteler
model | dH7 | Dh6 | L | L1 | L2 | D1 | D2 | D3 | z | g* | nMAX dk-1 |
TN | Rezistans tork |
Ağırlık | |
mm | İç yarış |
Dış yarış |
Nm | Nm | Kilogram | ||||||||||
GL 12 | 12 | 62 | 42 | 27 | 20 | 42 | 20 | 51 | 3 | ɸ5.5 | 4000 | 5600 | 55 | 0.11 | 0,5 |
GL 15 | 15 | 68 | 52 | 32 | 28 | 47 | 25 | 56 | 3 | M5 | 3700 | 5300 | 125 | 0.15 | 0,8 |
GL 20 | 20 | 75 | 57 | 39 | 34 | 55 | 30 | 64 | 4 | M5 | 2700 | 4600 | 181 | 0.18 | 1.0 |
25 TL | 25 | 90 | 60 | 40 | 35 | 68 | 40 | 78 | 4 | M6 | 2200 | 3600 | 288 | 0.36 | 1.5 |
GL 30 | 30 | 100 | 68 | 48 | 43 | 75 | 45 | 87 | 6 | M6 | 1800 | 3300 | 500 | 0.40 | 2.2 |
GL 35 | 35 | 110 | 74 | 51 | 45 | 80 | 50 | 96 | 6 | M6 | 1500 | 3000 | 735 | 0.60 | 3.0 |
GL 40 | 40 | 125 | 86 | 59 | 53 | 90 | 55 | 108 | 6 | M8 | 1200 | 2600 | 1040 | 0.84 | 4.6 |
GL 45 | 45 | 130 | 86 | 59 | 53 | 95 | 60 | 112 | 8 | M8 | 1000 | 2400 | 1125 | 0.94 | 4.7 |
TL 50 | 50 | 150 | 94 | 72 | 64 | 110 | 70 | 132 | 8 | M8 | 850 | 2200 | 2125 | 1.28 | 7.2 |
GL 55 | 55 | 160 | 104 | 72 | 66 | 115 | 75 | 138 | 8 | M10 | 750 | 2000 | 2625 | 1.50 | 8.6 |
60 TL | 60 | 170 | 114 | 89 | 78 | 125 | 80 | 150 | 10 | M10 | 650 | 1900 | 3500 | 1.60 | 10.5 |
70 TL | 70 | 190 | 134 | 108 | 95 | 140 | 90 | 168 | 10 | M10 | 550 | 1700 | 5750 | 3.60 | 13,5 |
GL 80 | 80 | 210 | 144 | 108 | 100 | 160 | 105 | 185 | 10 | M10 | 500 | 1600 | 8500 | 3.60 | 18.2 |
GL90 | 90 | 230 | 158 | 125 | 115 | 180 | 120 | 206 | 10 | M12 | 450 | 1500 | 14500 | 6.80 | 28,5 |
100 TL | 100 | 270 | 182 | 131 | 120 | 210 | 140 | 240 | 10 | M16 | 350 | 1250 | 20000 | 8.80 | 42.5 |
120 TL | 120 | 310 | 202 | 152 | 140 | 240 | 160 | 278 | 12 | M16 | 300 | 1100 | 25000 | 12.00 | 56.0 |
GL 130 | 130 | 310 | 212 | 168 | 152 | 240 | 160 | 278 | 12 | M16 | 250 | 1000 | 31250 | 12.50 | 65.0 |
150 TL | 150 | 400 | 246 | 194 | 180 | 310 | 200 | 360 | 12 | M20 | 200 | 800 | 70000 | 13.50 | 138.0 |
model | dH7 | Dh6 | L | L1 | L2 | D1 | D2 | D3 | z | g* | bH8 | t | nMAX dk-1 |
TN | Rezistans tork |
Ağırlık | |
mm | mm | İç yarış |
Dış yarış |
Nm | Nm | Kilogram | |||||||||||
GLP 12 | 12 | 62 | 42 | 27 | 20 | 42 | 20 | 51 | 3 | ɸ5.5 | 4 | 2 | 4000 | 5600 | 55 | 0.11 | 0,5 |
GLP 15 | 15 | 68 | 52 | 32 | 28 | 47 | 25 | 56 | 3 | M5 | 5 | 3 | 3700 | 5300 | 125 | 0.15 | 0,8 |
GLP 20 | 20 | 75 | 57 | 39 | 34 | 55 | 30 | 64 | 4 | M5 | 6 | 3.5 | 2700 | 4600 | 181 | 0.18 | 1.0 |
GLP 25 | 25 | 90 | 60 | 40 | 35 | 68 | 40 | 78 | 4 | M6 | 8 | 4 | 2200 | 3600 | 288 | 0.36 | 1.5 |
GLP 30 | 30 | 100 | 68 | 48 | 43 | 75 | 45 | 87 | 6 | M6 | 8 | 4 | 1800 | 3300 | 500 | 0.40 | 2.2 |
GLP 35 | 35 | 110 | 74 | 51 | 45 | 80 | 50 | 96 | 6 | M6 | 10 | 5 | 1500 | 3000 | 735 | 0.60 | 3.0 |
GLP 40 | 40 | 125 | 86 | 59 | 53 | 90 | 55 | 108 | 6 | M8 | 12 | 5 | 1200 | 2600 | 1040 | 0.84 | 4.6 |
GLP 45 | 45 | 130 | 86 | 59 | 53 | 95 | 60 | 112 | 8 | M8 | 14 | 5.5 | 1000 | 2400 | 1125 | 0.94 | 4.7 |
GLP 50 | 50 | 150 | 94 | 72 | 64 | 110 | 70 | 132 | 8 | M8 | 14 | 5.5 | 850 | 2200 | 2125 | 1.28 | 7.2 |
GLP 55 | 55 | 160 | 104 | 72 | 66 | 115 | 75 | 138 | 8 | M10 | 16 | 6 | 750 | 2000 | 2625 | 1.50 | 8.6 |
GLP 60 | 60 | 170 | 114 | 89 | 78 | 125 | 80 | 150 | 10 | M10 | 18 | 7 | 650 | 1900 | 3500 | 1.60 | 10.5 |
GLP 70 | 70 | 190 | 134 | 108 | 95 | 140 | 90 | 168 | 10 | M10 | 20 | 7.5 | 550 | 1700 | 5750 | 3.60 | 13,5 |
GLP 80 | 80 | 210 | 144 | 108 | 100 | 160 | 105 | 185 | 10 | M10 | 22 | 9 | 500 | 1600 | 8500 | 3.60 | 18.2 |
GLP 90 | 90 | 230 | 158 | 125 | 115 | 180 | 120 | 206 | 10 | M12 | 25 | 9 | 450 | 1500 | 14500 | 6.80 | 28,5 |
GLP 100 | 100 | 270 | 182 | 131 | 120 | 210 | 140 | 240 | 10 | M16 | 28 | 10 | 350 | 1250 | 20000 | 8.80 | 42.5 |
GLP 120 | 120 | 310 | 202 | 152 | 140 | 240 | 160 | 278 | 12 | M16 | 32 | 11 | 300 | 1100 | 25000 | 12.00 | 56.0 |
GLP 130 | 130 | 310 | 212 | 168 | 152 | 240 | 160 | 278 | 12 | M16 | 32 | 11 | 250 | 1000 | 31250 | 12.50 | 65.0 |
GLP 150 | 150 | 400 | 246 | 194 | 180 | 310 | 200 | 360 | 12 | M20 | 36 | 12 | 200 | 800 | 70000 | 13.50 | 138.0 |
t maks = 2 x Tn
kama dIn 6885 sayfa 1
*GLP12 3 x ø5,5 açık deliğe sahiptir
1) İç yarış, dış yarıştan daha hızlıdır.
2) dış yarış, iç yarıştan daha hızlıdır
