KI164 1Way Sprag Filibir Özel Rulman İmalatı
Özellikler

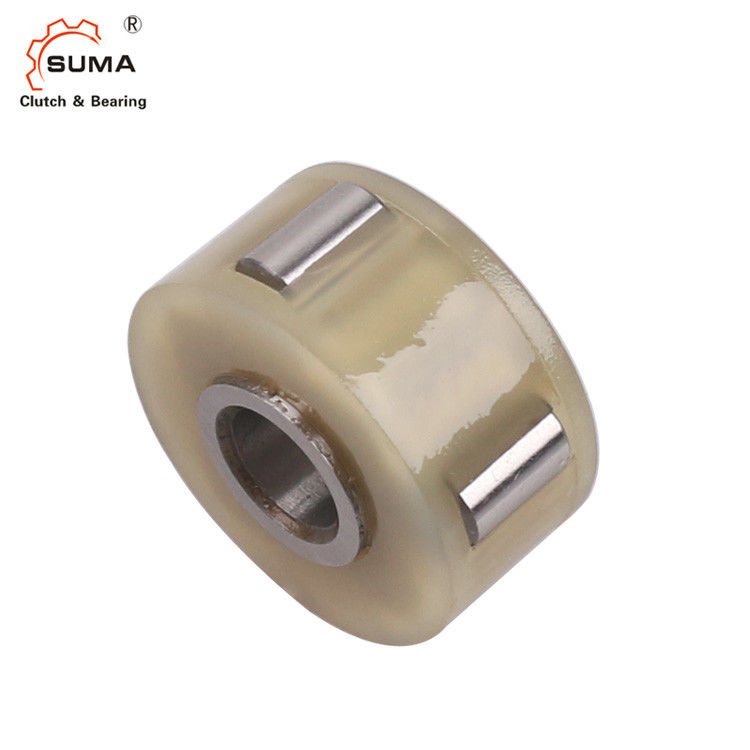

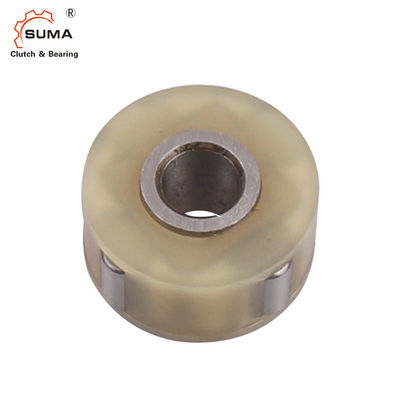

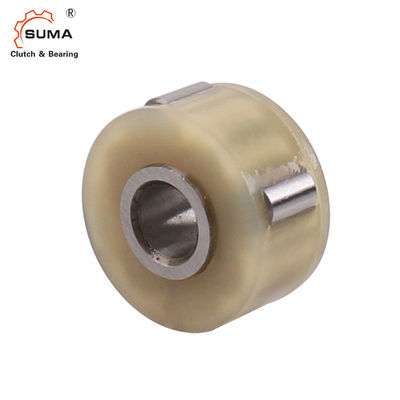

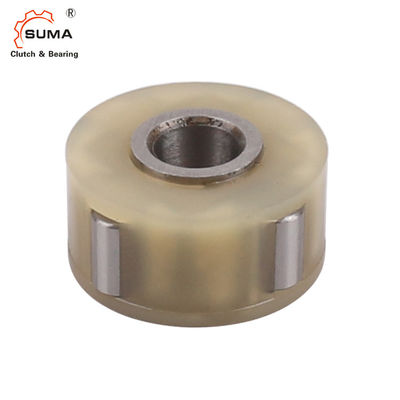

Tip KI, silindir tipi bir serbest tekerlektir.Bir poliamid kafes içine yerleştirilmiş bir iç yuva ve makaralardan oluşan bir tertibattır.Bu tip ünite demonte edilemez.Ofis ekipmanlarındaki veya paketleme makinelerindeki küçük mekanizmaların dişlilerin veya beslemelerin içine monte edilmesi için tasarlanmıştır.
silindirler.
Dişli veya besleme silindiri iç çapı dış yatak olarak kullanılır.Ek yatak desteği gereklidir ve filibir eksenel yüklemeye maruz bırakılmamalıdır;montaj örnekleri aşağıdaki sayfada gösterilmektedir.Dış yarışın sertleştirilmesine gerek yoktur;dk.mukavemet: 700 N/mm2
Yüzey pürüzlülüğü 22 CLA'yı geçmeyecektir. Şaft üzerine montaj, r6 toleransına presli geçme veya 0,02 ila 0,05 mm boşluklu tutkallı geçme olabilir.
8 mm ve üzeri boyutlar bir kama ile tedarik edilebilir.Sıcaklık aralığı: –40°C ila +100°C (sürekli çalışma). +120°C pik sıcaklıklar kısa süreler için kabul edilebilir.
Teknik Veriler
Ürün adı | Tek Yönlü Debriyaj Yatağı KI164 |
modeli | KI164 |
Malzeme | GCr15 |
İç çap | 4mm |
Dış çap | 16mm |
Kalınlık | 10 mm |
tork kapasitesi | 0.8Nm |
İç yarış aşırı hız | 1000r/dak |
Dış yarış aşırı hız | 8000r/dak |
Ağırlık | 0.008kg |
Yapı | silindir tipi |
Başvuru | Tekstil makinesi, fanlar, vantilatörler, baskı makinesi |
paket | Karton Kutu, Ahşap Kutu veya Özelleştirilmiş |
Ödeme şartları | TT.L/C, D/A, D/P, Western Union, Paypal |
Teslimat süresi | Örnek için 2-4 gün, büyük sipariş için 7 gün |
Boyutlar ve Kapasiteler
Tip |
Boy |
İç çap |
TKN1) (Nm) |
aşırı hız |
Dış çap |
L1 (mm) |
L (mm) |
Ağırlık |
|
KI |
dH7 (mm) |
Nimaks2) (dk.-1) |
Namax3) (dk.-1) |
DH7 (mm ) |
(kilogram) |
||||
164 | 4 | 0,8 | 8000 | 10000 | 16 | 10 | 9 | 0,008 | |
165 | 5 | 0,8 | 8000 | 10000 | 16 | 10 | 9 | 0.007 | |
194 | 4 | 0.9 | 7000 | 9000 | 19 | 10 | 9 | 0.012 | |
195 | 5 | 0.9 | 7000 | 9000 | 19 | 10 | 9 | 0.011 | |
196 | 6 | 0.9 | 7000 | 9000 | 19 | 10 | 9 | 0.010 | |
268* | 8 | 2.9 | 5000 | 6000 | 26 | 14 | 13 | 0.023 | |
269* | 9 | 2.9 | 5000 | 6000 | 26 | 14 | 13 | 0.021 | |
2610* | 10 | 2.9 | 5000 | 6000 | 26 | 14 | 13 | 0.019 |
NOTLAR
1) Tmaks = 2 kez;T KN
»Seçim sayfası 10 ila 13'e bakın
*) DIN 6885.1'e göre bir kama yuvası ile de tedarik edilebilir
2) İç yarış aşımları
3) Dış yarış aşımları
Montaj ve Kaplin
