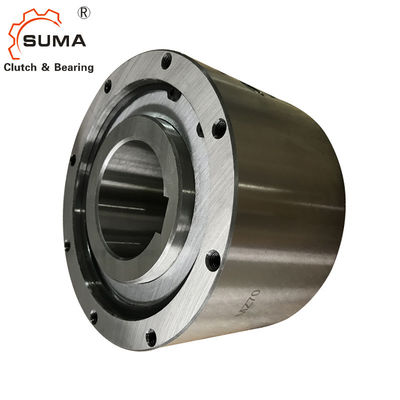

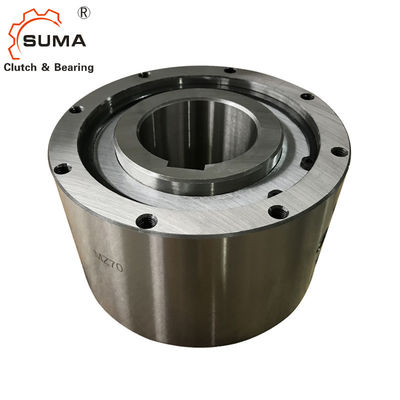

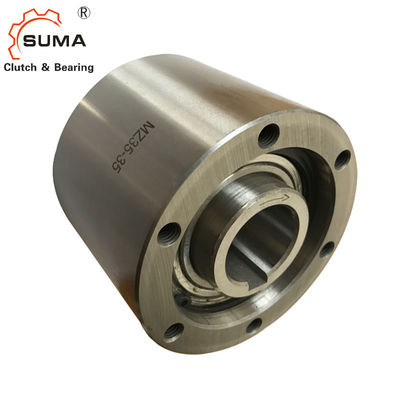

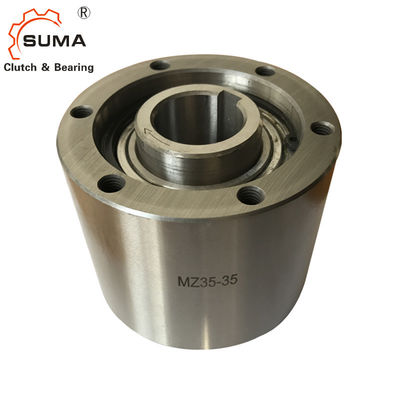

MZ30G 76MM Kalınlık Geri Durdurucu Kam Rulman Debriyajı
Özellikler
Geri döndürmez kilit veya tek yönlü kavrama uygulamaları için uygun MZ-G tipleri.Dış yarış çevresi zemin bitişi.
Teknik Veriler
Kalem | MZ30G |
Malzeme | GCr15 |
Çap çapı | 30 mm |
Dış çap | 100 mm |
Genişlik | 76 mm |
tork kapasitesi | 735 Nm |
Ağırlık | 3,2 kg |
paket | Karton kutu, ahşap kutu veya ihtiyaçlarınıza göre |
Boyutlar ve Kapasiteler
modeli
|
tork | Maks. Taşma | Maks. | Sürüklemek | |
Kapasite |
İç Yarış |
Dış Yarış |
indeksleme | tork | |
(N·m) | (d/dak) | (döngü/dak) | (N·m) | ||
MZ15G | 186 | 2.200 | 900 | 150 | 0,2 |
MZ17G | 215 | 2.000 | 800 | 150 | 0,2 |
MZ20G | 323 | 1900 | 700 | 150 | 0.29 |
MZ30G-22 | 735 | 1800 | 500 | 150 | 0.39 |
MZ30G-25 | |||||
MZ30G | |||||
MZ35G | 1.080 | 1.700 | 300 | 150 | 0.49 |
MZ45G-40 | 1620 | 1700 | 300 | 150 | 0.69 |
MZ45G | |||||
MZ60G-50 | 2110 | 1600 | 250 | 150 | 0.98 |
MZ60G-55 | |||||
MZ60G | |||||
MZ70G-65 | 3040 | 1300 | 250 | 150 | 1.27 |
MZ70G |
Delik boyutu | A |
C |
B (h7) |
F |
E |
K |
PCD D |
S |
HM No.of Dişli Delikler ×Boyut ×Adım |
Ağırlık (kilogram) |
||
çap (H7) |
anahtar yolu | pah J |
||||||||||
15 | 5×2.3 | 0,8 | 55 | 53 | 68 | 25 | 47 | 1.3 | 58 | 10 | 6-M5×0.8 | 1.3 |
17 | 5×2.3 | 0,8 | 63 | 61 | 75 | 28 | 52 | 1.3 | 64 | 10 | 6-M5×0.8 | 1.7 |
20 | 5×2.3 | 0,8 | 64 | 62 | 80 | 30 | 55 | 1.3 | 68 | 12 | 6-M6×1.0 | 1.9 |
22 | 8×3.3 | 1.0 | 70 |
68 |
100 |
45 |
75 |
1.3 |
88 |
16 |
6-M8×1.25 |
3.2 |
25 | 8×3.3 | 1.0 | ||||||||||
30 | 10×3.3 | 1.0 | ||||||||||
35 | 10×3.3 | 1.0 | 78 | 76 | 110 | 50 | 80 | 1.3 | 95 | 16 | 6-M8×1.25 | 4.4 |
40 | 12×3.3 | 1.3 | 87 |
85 |
125 |
60 |
95 |
1.3 |
110 |
16 |
8-M8 × 1.25 |
6.2 |
45 | 12×3.3 | 1.3 | ||||||||||
50 | 14×3.8 | 1.5 | 90 |
88 |
155 |
80 |
125 |
1.3 |
140 |
16 |
8-M8 × 1.25 |
9.5 |
55 | 16×4.3 | 1.5 | ||||||||||
60 | 18×4.4 | 1.5 | ||||||||||
65 | 18×4.4 | 1.8 | 105 |
103 |
175 |
95 |
145 |
1.3 |
162 |
16 |
8-M8 × 1.25 |
13.1 |
70 | 20×4.9 | 1.8 |
Notlar:
1. T max = 2 × T KN
2. İç yarış aşımları
3. Dış yarış aşımları
DIN 6885.1'e göre kama yuvası
