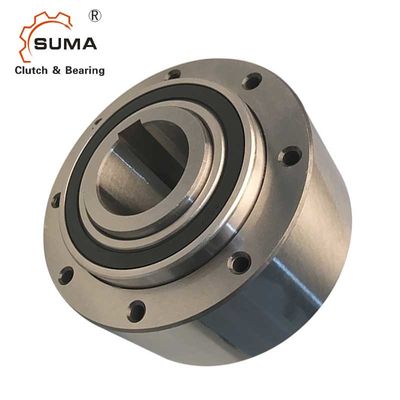

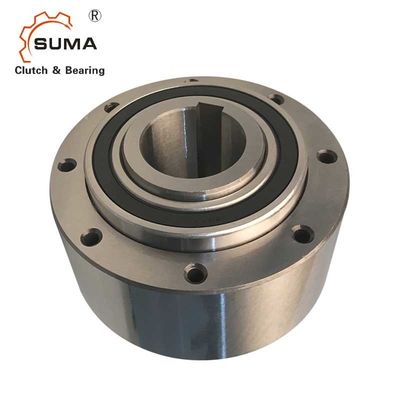

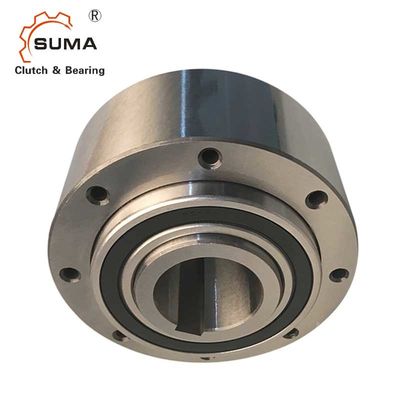

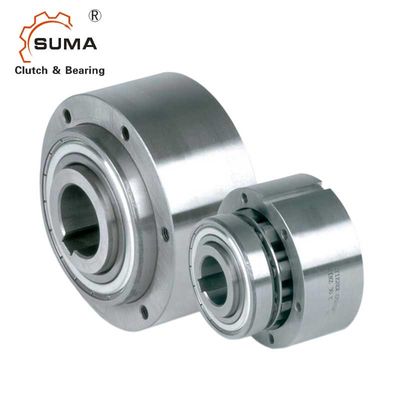

AL12 ALP12 Makaralı 0.5KG Filibir Kam Debriyaj Yatağı
Özellikler
AL, ALP tipleri, makaralı tip serbest tekerleklerdir.Bu üniteler modüler sistemin bir parçasıdır.İki adet 160.. serisi yatak kullanılarak yatak desteklidirler ve yağlı yağlama gerektirirler.Bu üniteler, arka sayfadaki örnekte olduğu gibi yağlama ve sızdırmazlık sağlayan tasarımlarda kullanılabilir.
Rulmanlar eksenel olarak gerilmemelidir.Tipik olarak AL, ALP tipleri, torku iletmek ve yağla yağlama ve sızdırmazlık sağlamak için tasarlanmış standart kapaklarla birlikte kullanılır.Genellikle bu kapaklar, sonraki sayfalarda gösterilen kombinasyonlara göre çiftler halinde kullanılır.
AL modelinin dış yatağı, H7 toleransına göre sıkılan herhangi bir bileşeni almak ve ortalamak için basittir.Bu durumda tork, cıvatalarla kapak plakasından iletilir.
AL, ALP tipleri, ALP tipinin torku iletmek için dış çapta bir kama yuvasına sahip olması dışında aynıdır.
Dış yuva ve kapak plakaları arasına yerleştirilecek her ünite ile iki kağıt conta teslim edilir.
Boyutlar ve Kapasiteler
Tip | Boy | aşırı hız | Sayı | Ağırlık | Sürükleme torku | |||||||
AL ALP |
dH7 | nimax2) | namax3) | Dh7 | D2 | z | 1 | L4) | B | t1 | TR | |
[mm] | [dk-1] | [dk-1] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [kilogram] | [Ncm] | ||
12 | 4000 | 7200 | 62 | 20 | 3 | 42 | 20.3 | 27 | 2.4 | 0,5 | 3.4 | |
15 | 3600 | 6500 | 68 | 25 | 3 | 52 | 30.3 | 34.1 | 2.9 | 0,8 | 4.1 | |
20 | 2700 | 5600 | 75 | 30 | 4 | 57 | 34.3 | 39.1 | 3.5 | 1 | 8 | |
25 | 2100 | 4500 | 90 | 40 | 6 | 60 | 37.3 | 42.1 | 4.1 | 1.5 | 14 | |
30 | 1700 | 4100 | 100 | 45 | 6 | 68 | 44.3 | 49.1 | 4.1 | 2.2 | 23 | |
35 | 1550 | 3800 | 110 | 50 | 6 | 74 | 48,3 | 54.1 | 4.7 | 3 | 60 | |
40 | 1150 | 3400 | 125 | 55 | 6 | 86 | 56.3 | 62.1 | 4.9 | 4.6 | 72 | |
45 | 1000 | 3200 | 130 | 60 | 8 | 86 | 56.3 | 62.1 | 5.5 | 4.7 | 140 | |
50 | 800 | 2800 | 150 | 70 | 8 | 92 | 63.3 | 69.1 | 5.5 | 7.2 | 180 | |
55 | 750 | 2650 | 160 | 75 | 8 | 104 | 67 | 73.1 | 6.2 | 8.6 | 190 | |
60 | 650 | 2450 | 170 | 80 | 10 | 114 | 78 | 84 | 6.8 | 10.5 | 240 | |
70 | 550 | 2150 | 190 | 90 | 10 | 134 | 95 | 103 | 7.4 | 13,5 | 320 | |
80 | 500 | 1900 | 210 | 105 | 10 | 144 | 100 | 108 | 8.5 | 18.2 | 330 | |
90 | 450 | 1700 | 230 | 120 | 10 | 158 | 115 | 125 | 8.7 | 28,5 | 650 | |
100 | 350 | 1450 | 270 | 140 | 10 | 182 | 120 | 131 | 9.9 | 42.5 | 830 | |
120 | 250 | 1250 | 310 | 160 | 12 | 202 | 140 | 152 | 11.1 | 65 | 1080 | |
150 | 200 | 980 | 400 | 200 | 12 | 246 | 180 | 196 | 12.3 | 138 | 1240 | |
200 | 150 | 750 | 520 | 260 | 18 | 326 | 240 | 265 | 15 | 315 | 3800 | |
250 | 120 | 620 | 610 | 320 | 20 | 396 | 300 | 330 | 15 | 512 | 6100 | |
ALM | 25 | 2100 | 2800 | 90 | 40 | 6 | 60 | 37.3 | 42.1 | 4.1 | 1.7 | 22 |
30 | 1700 | 2500 | 100 | 45 | 6 | 68 | 44.3 | 49.1 | 4.1 | 2.5 | 37 | |
35 | 1550 | 2400 | 110 | 50 | 6 | 74 | 48,3 | 54.1 | 4.7 | 3.2 | 66 |
NOTLAR
1) Tmaks = 2 kez;T KN
»Seçim sayfası 10 ila 13'e bakın
2) İç yatak taşmaları, dudaklı contasız değerler
3) Dış yarış aşımları
DIN 6885.1'e göre kama yuvası
4) L boyutu, her biri 50 bedene kadar içerir.
Her iki yüze yerleştirilecek 0,25 mm kalınlığında kağıt contalar
»Montaj ve bakım talimatlarına bakın
sayfa 16 ila 19
