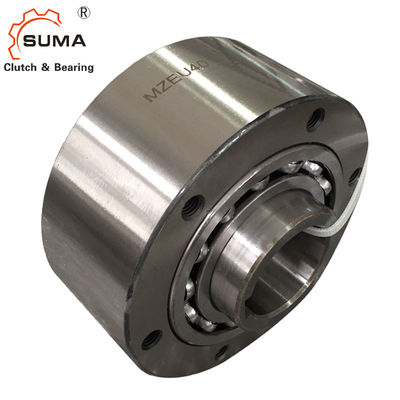

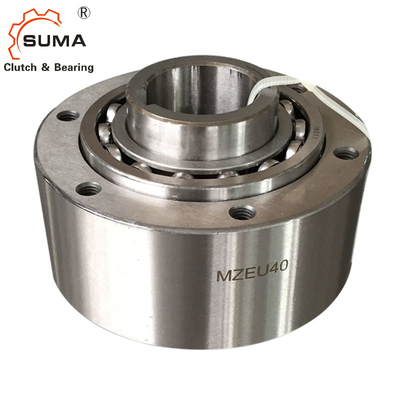

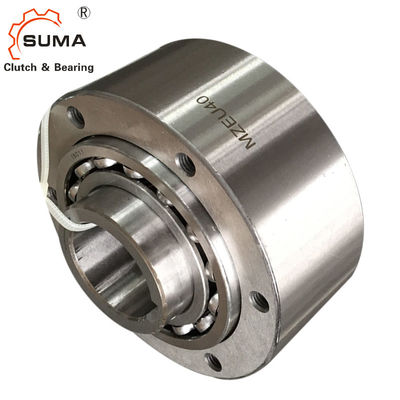

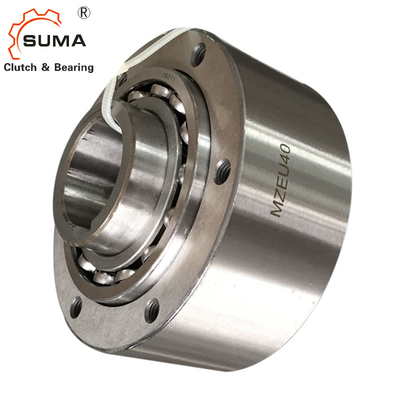

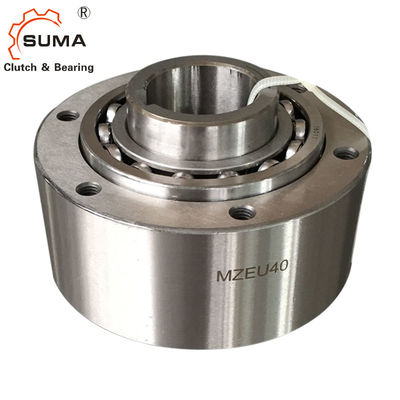

MZEU12 Çelik GCr15 Tek Yönlü Sprag 60 Nm Kam Geri Durdurucu Debriyaj
1. Model No. MZEU12 ila MZEU80 önceden yağlanmıştır ve yağlama gerektirmez.
Çalışma sıcaklığı aralığı -40C ile +40C arasındadır.
Model No.MZEU90 ila MZEU150, yağla yağlama gerektirir.
2. Model No. MZEU12 ila MZEU80 zincir dişlileri ve diğer tork aktarma faktörleri standart flanşla kullanılabilir.
3. Mil toleransını h7 öneririz ve ISO R773 (DIN 6885.1) kama yatağı standarttır.
4. Dişli ve diğer parçalar için E H7 toleransı öneriyoruz.
5. Dış yatağın her iki ucunun yüzeyini ve flanş, dişli ve diğer parçaların temas yüzeylerini temizleyin.
Boyutlar ve Kapasiteler
modeli |
tork Kapasite |
Maks.taşma |
Sürüklemek tork |
Delik boyutu |
anahtar yolu |
A |
B |
C |
D |
E |
F |
G |
HJ |
K |
L |
Ağırlık |
|
N·m | dev/dak | dev/dak | N·m | H7 | Iç yarış | h7 | PCD | C | (kilogram) | ||||||||
MZEU12(K) | 60 | 2000 | 1.000 | 0.20 | 12 | 4X1.8 | 42 | 62 | 20 | 51 | 42 | 20 | 27 | 3 - 05.5 | - | 0,8 | 0,5 |
MZEU15(K) | 100 | 1800 | 900 | 0.20 | 15 | 5X2.3 | 52 | 68 | 28 | 56 | 47 | 25 | 32 | 3 - M5 | 8 | 0,8 | 0,8 |
MZEU20(K) | 245 | 1600 | 700 | 0.29 | 20 | 6X2.8 | 57 | 75 | 34 | 64 | 55 | 30 | 39 | 4 - M5 | 8 | 0,8 | 1.2 |
MZEU25(K) | 425 | 1600 | 600 | 0.33 | 25 | 8X3.3 | 60 | 90 | 35 | 78 | 68 | 40 | 40 | 4 - M6 | 10 | 0,8 | 1.8 |
MZEU30(K) | 735 | 1500 | 500 | 0.39 | 30 | 8X3.3 | 68 | 100 | 43 | 87 | 75 | 45 | 48 | 6 - M6 | 10 | 1.0 | 2.6 |
MZEU35(K) | 1015 | 1400 | 300 | 0.49 | 35 | 10X3.3 | 74 | 110 | 45 | 96 | 80 | 50 | 51 | 6 - M6 | 12 | 1.0 | 3.2 |
MZEU40(K) | 1350 | 1400 | 300 | 0,59 | 40 | 12X3.3 | 86 | 125 | 53 | 108 | 90 | 55 | 59 | 6 - M8 | 14 | 1.3 | 4.8 |
MZEU45(K) | 1620 | 1400 | 300 | 0.69 | 45 | 14X3.8 | 86 | 130 | 53 | 112 | 95 | 60 | 59 | 8 - M8 | 14 | 1.3 | 6.2 |
MZEU50(K) | 2070 | 1300 | 250 | 0.79 | 50 | 14X3.8 | 94 | 150 | 64 | 132 | 110 | 70 | 72 | 8 - M8 | 14 | 1.3 | 8.2 |
MZEU55 (K) | 2400 | 1300 | 250 | 0.88 | 55 | 16X4.3 | 104 | 160 | 66 | 138 | 115 | 75 | 72 | 8 - M10 | 16 | 1.5 | 9.5 |
MZEU60 (K) | 2950 | 1200 | 250 | 0.98 | 60 | 18X4.4 | 114 | 170 | 78 | 150 | 125 | 80 | 89 | 10 - M10 | 16 | 1.5 | 12.3 |
MZEU70 (K) | 4210 | 1100 | 250 | 1.27 | 70 | 20X4.9 | 134 | 190 | 95 | 165 | 140 | 90 | 108 | 10 - M10 | 16 | 1.8 | 18.1 |
MZEU80 (K) | 5170 | 800 | 200 | 1.38 | 80 | 22X5.4 | 144 | 210 | 100 | 185 | 160 | 105 | 108 | 10 - M10 | 16 | 1.8 | 23.1 |
MZEU90 (K) | 12000 | 450 | 150 | 4.70 | 90 | 25X5.4 | 158 | 230 | 115 | 206 | 180 | 120 | 125 | 10 - M12 | 20 | 2.0 | 28.1 |
MZEU100(K) | 17600 | 400 | 130 | 5.39 | 100 | 28X6.4 | 182 | 270 | 120 | 240 | 210 | 140 | 131 | 10 - M16 | 24 | 2.0 | 46.3 |
MZEU130(K) | 24500 | 320 | 110 | 6.76 | 130 | 32X7.4 | 212 | 310 | 152 | 278 | 240 | 160 | 168 | 12 - M16 | 24 | 2.5 | 70.2 |
MZEU150(K) | 33800 | 240 | 80 | 8.13 | 150 | 36X8.4 | 246 | 400 | 180 | 360 | 310 | 200 | 194 | 12 - M20 | 32 | 2.5 | 146.3 |
Montaj ve Kaplin
6. Model Numaraları için.MZEU90 ila MZEU150, dış yatağın yüzeyine her iki uçta da sızdırmazlık yapıştırıcısı uygulayın.
7. Dönme yönünü kontrol edin.
8. Debriyaja standart flanşlar, dişliler ve diğer donanımları takarken, bunları yatakların etrafına takın ve cıvataları dış yatağın her iki ucuna vidalayın.
9. Hem flanşı hem de zincir dişlisini karşı tarafa takarak dönüş yönü değiştirilebilir.
10. Debriyajı mile monte ederken, iç bileziğe baskı uygulayın, ancak asla dış bileziğe baskı uygulamayın.
11. Yüksek hızlı İndeksleme uygulamaları için (50 c/m'den fazla) güçlü bir yay tipi tavsiye edilir.
12. Model No. Açıklama
MZEU K
İşaret Yok : Dış yarışta kama yuvası yok.
K : Dış yarışta kama yolu.
