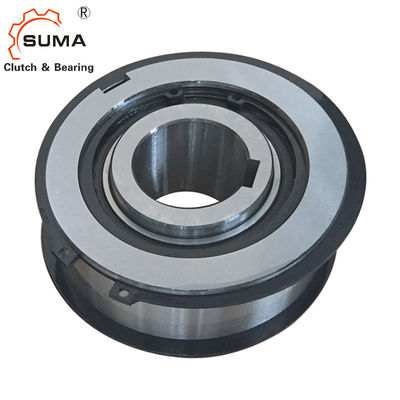

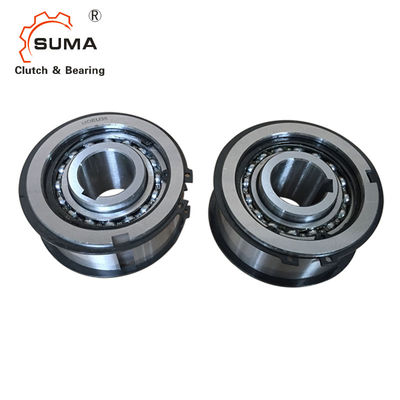

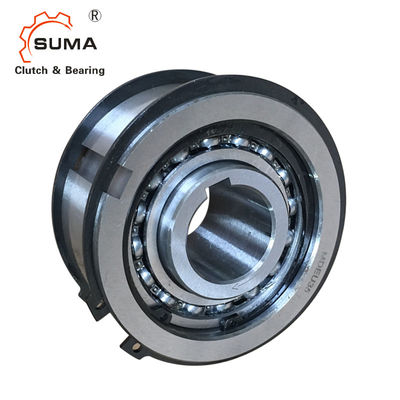

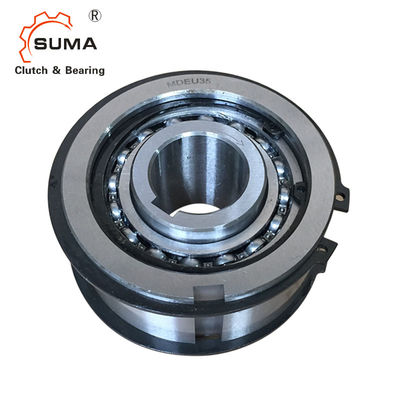

MDEU GCr15 Tek Yönlü H7 Tolerans Kam Püskürtme Rulman
  • MDEU GCr15 Tek Yönlü H7 Tolerans Kam Püskürtme Rulman
  • MDEU GCr15 Tek Yönlü H7 Tolerans Kam Püskürtme Rulman
  • MDEU GCr15 Tek Yönlü H7 Tolerans Kam Püskürtme Rulman
  • MDEU GCr15 Tek Yönlü H7 Tolerans Kam Püskürtme Rulman

MDEU GCr15 Tek Yönlü H7 Tolerans Kam Püskürtme Rulman

Menşe yeri ÇİN
Marka adı SUMA
Sertifika ISO SGS
Model numarası MDEU15
Ürün Detayları
Ürün adı:
Kam Debriyaj Yatağı MDEU15
Desteklenen Rulman:
Evet
Malzeme:
Rulman çelik GCr15
Boy:
15*55*39mm
Tork Kapasitesi:
70Nm
Garanti:
1 yıl
paket:
Karton Kutu / Ahşap Kutu
OEM:
Kabul etmek
Vurgulamak:

MDEU Makaralı Rulman

,

Tek Yönlü Makaralı Rulman

,

H7 Toleransı Tek Yönlü Makaralı Debriyaj

Ödeme ve Gönderim Koşulları
Min sipariş miktarı
1
Fiyat
USD80-USD120 PER PIECE
Ambalaj bilgileri
Karton Kutu / Ahşap Kutu
Teslim süresi
7-15 Gün
Ödeme koşulları
L/C, D/A, D/P, T/T, Western Union, Paypal
Ürün Açıklaması

MDEU GCr15 Tek Yönlü H7 Tolerans Kam Püskürtme Rulman

Kurulum ve Kullanım
1. Kasnak, zincir dişlisi vb.nin delikleri H6 veya H7 toleransına sahip olmalıdır.
2. Kam ve merdane yapısı nedeniyle yerleşik makaralı rulman.
3. Kam Debriyajını mile takarken, debriyaj iç yuvasına hafifçe bastırın.
4. Kam Debriyajına asla baskı yükleri uygulamayın.Diğer cihazlar
Kam Debriyajına uygulanan itme yüklerini alması sağlanmalıdır.
5. Kam Debriyajına kasnak ile takma gibi büyük radyal yükler uygulanması durumunda, yüklerin noktasının yatağa asılabilmesi için başka bir yatak hazırlanmalıdır.
6. Anahtar, ISO R773'e (DIN 6885.1) uygun olmalıdır.Dış halkanın kama oluğu boyutlarının, ISO R773'te (DIN 6885.1) belirtilen kama boyutlarına uygun olmadığına dikkat edin.

Boyutlar ve Kapasiteler

MDEU GCr15 Tek Yönlü H7 Tolerans Kam Püskürtme Rulman 0



modeli

tork
Kapasite
(N@m)
Maks.
taşma
(d/dak)
Iç yarış
Maks.
indeksleme
(döngü/dak)
Maks. Radyal
Ne Zaman Yükle
taşma
(N)

delik
Boy
(H7)

Iç yarış
anahtar yolu


A


B
(h7)


C


D


E


F


G


H


İ

Dış yarış
anahtar yolu

Ağırlık
( kilogram )
MDEU15 70 600 100 610 15 5x2.3 39 55 37 25 42 1 30 3.5 0,8 5x3 0,52
MDEU20 150 500 100 910 20 6x2.8 42 68 40 32 52 1 33 3.5 0,8 6x3.5 0.88
MDEU25 230 450 100 1060 25 8x3.3 42 80 40 40 65 1 33 3.5 0,8 8x4 1.1
MDEU30 390 400 100 1400 30 8x3.3 50 90 48 45 72 1 36 6 1 8x4 1.7
MDEU35 460 350 100 1500 35 10x3.3 50 100 48 50 80 1 36 6 1 10x5 2.1
MDEU40 530 350 100 1580 40 12x3.3 50 110 48 55 78 1 36 6 1 12x5 2.7
MDEU45 690 300 100 1770 45 14x3.8 50 120 48 65 88 1 36 6 1 14x5.5 3.2
MDEU50 870 300 100 1880 50 14x3.8 50 130 48 70 95 1 36 6 1 14x5.5 3.8
MDEU55 1100 250 100 2850 55 16x4.3 60 140 58 80 105 1 46 6 1.5 16x6 5.3
MDEU60 1500 250 100 3060 60 18x4.4 60 150 58 90 115 1 46 6 1.5 18x7 6.1
MDEU70 1900 200 100 3470 70 20x4.9 60 170 58 100 125 1 46 6 1.5 20x7.5 7.9
MDEU80 2300 200 100 3600 80 22x5.4 60 190 58 110 140 1 46 6 1.5 22x9 9.7

Montaj ve Kaplin



MDEU GCr15 Tek Yönlü H7 Tolerans Kam Püskürtme Rulman 1



Resimler

MDEU GCr15 Tek Yönlü H7 Tolerans Kam Püskürtme Rulman 2

MDEU GCr15 Tek Yönlü H7 Tolerans Kam Püskürtme Rulman 3
