| Menşe yeri | ÇİN |
| Marka adı | SUMA |
| Sertifika | ISO SGS |
| Model numarası | IR16 |

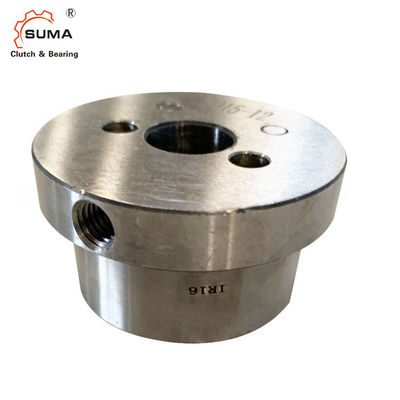

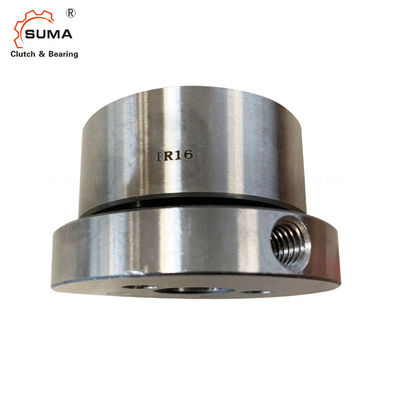

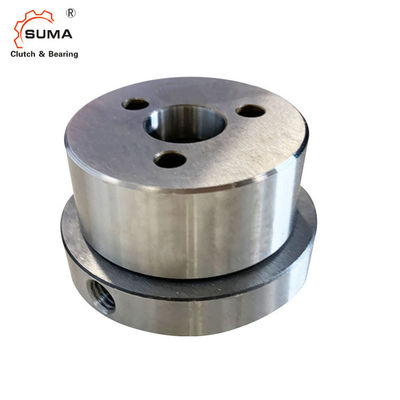

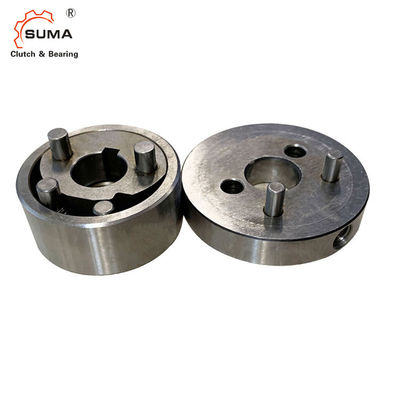

IR16 Tersinmez Kilitler Çift Yönlü Özel Yapılmış Rulmanlar
Özellikler
Tersinmez Kilitler IR, yatak destekli çift yönlü hareket eden makaralı serbest tekerleklerdir.Kurulum için hazırlar.
Tersinmez Kilitler IR şu şekilde kullanılır:
➧ Çift Yönlü Hareketli Geri Durdurucular
100 Nm'ye kadar nominal torklar.
35 mm'ye kadar delikler.
Normal bir Serbest Teker, sürüş veya sürülen taraftan torkları yalnızca tek bir dönüş yönünde iletirken, Tersine Çevrilemez Kilit IR ile tahrik parçasının aracı sürmesi mümkündür.
mil her iki dönüş yönünde.Bununla birlikte, uygulandığı dönüş yönünden bağımsız olarak, sürülen parçadan gelen herhangi bir ters torka karşı bir kilitleme eylemi vardır.
Boyutlar ve Kapasiteler
|
serbest tekerlek Boy |
Tip |
Nominal tork |
Sıkılmış mm |
A* mm |
B* mm |
C mm |
D mm |
E mm |
G** | L mm |
M1 mm |
M2 mm |
N mm |
Ö mm |
P mm |
Q mm |
R mm |
T** mm |
V mm |
Z** |
Ağırlık kilogram |
| IR 12 | R | 8 | 12 | 13,8 | 4 | 2,2 | 42 | 11,2 | M4 | 17,7 | 24 | 12.0 | 8,0 | 9,5 | 5 | 5,5 | 26 | 5,7 | 3 | 0,15 | |
| IR 16 | R | 15 | 16 | 18,3 | 5 | 3,0 | 48 | 12,2 | M5 | 20,4 | 28 | 13,5 | 9,5 | 10.5 | 5 | 9,5 | 28 | 9,8 | 3 | 0,22 | |
| IR 25 | R | 48 | 25 | 28,5 | 8 | 3,2 | 85 | 20,0 | M6 | 30,0 | 48 | 22,5 | 19,1 | 19,5 | 10 | 5,5 | 55 | 12,2 | 3 | 1,10 | |
| IR 35 | R | 100 | 35 | 38,5 | 10 | 4,5 | 120 | 32,0 | M8 | 45,0 | 70 | 27,0 | 32,2 | 31,5 | 12 | 8,5 | 80 | 14,2 | 3 | 3,30 |
Maksimum aktarılabilir tork, belirtilen nominal torkun 2 katıdır.
* DIN 6885'e göre kama, sayfa 1 •JS10 kama genişliği toleransı.
** Z = Hatve çemberi T üzerindeki G dişli delik sayısı.
Montaj ve Kaplin
Gösterilen örnekte bir kontrol veya kapatma vanası olan vana, bir el çarkı vasıtasıyla açma veya kapama yönünde ayarlanır.
Tersinir Kilit, boruda akan ortamın uyguladığı basınç nedeniyle vananın konumunda kontrolsüz kaymaları önler.
Tersinir Kilitlerin kullanımı manuel olarak çalıştırılan vanalarla sınırlı değildir ve ayrıca motorlu ayarlayıcılarla da kullanılabilirler.Bu durumda, tork motorunun, tüm sabit ve ani ters torklar Tersinir Kilit tarafından emildiğinden, genellikle düşük olan sadece ayarlama torkunu sağlamak üzere tasarlanmasının özel bir avantajı vardır.
