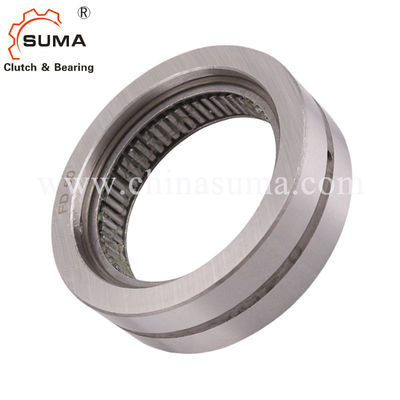

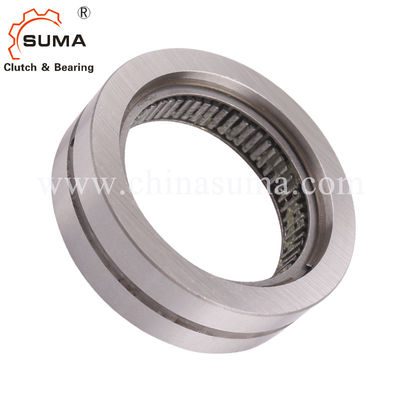

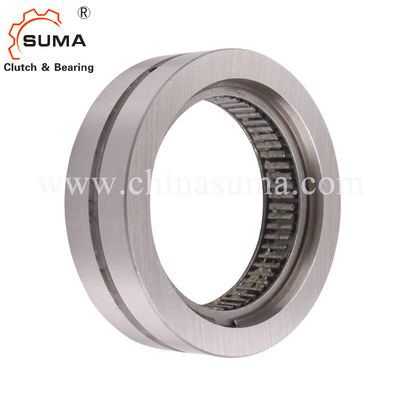

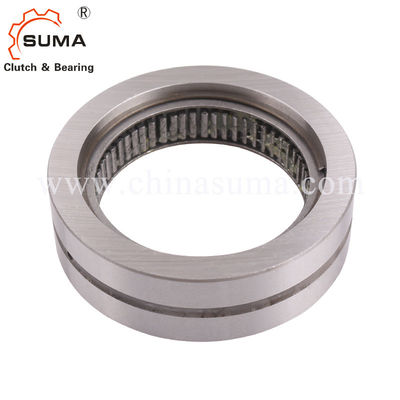

FD12 1 Yönlü Geri Durdurucu Filibir Frenli Tip Debriyaj
Özellikler
Dahili Serbest Tekerlekler FD, bir iç halkası olmayan yaylı serbest tekerleklerdir.İç palet olarak müşteriye ait sertleştirilmiş ve taşlanmış mil kullanılmaktadır.
Serbest tekerlekler FD şu şekilde kullanılır:
➧Geri dönüşler
➧Aşırı Debriyajlar ➧İndeksleme Serbest Tekerlekleri
Artırılmış hizmet ömrü ve indeksleme doğruluğu için P-taşlamalı standart tip ve tip, yatak desteğine sahip değildir.Standart tip olması durumunda, her ikinci püskürtücü silindirik bir silindir ile değiştirilmiştir;bu serbest tekerlek radyal kuvvetleri kabul edebilir.
2 400 Nm'ye kadar nominal torklar.Tork, pres oturtma ile dış halkaya iletilir.
Boyutlar ve Kapasiteler
Özgür tekerlek boyutu |
Tip |
isim inal tor kuyruk |
Maks. hız özgürce çal topuklu/ dakika-1 çalışır |
Dış özgürce çal topuklu/ dakika-1 çalışır |
Tip |
isim inal tor kuyruk |
Maks. hız özgürce çal topuklu/ koşar dk-1 |
Dış yüzük özgür topuklu/ koşar dk-1 |
rulman destek C |
Yük değerlendirmesi |
Tip |
isim inal tor kuyruk |
J mm |
B mm |
D mm |
K mm |
Wei ght |
FD12 | CFH | 11 | 4 225 | 4 250 | CFR | 6 | 4 225 | 4 250 | 7 600 | 4 200 | CFP | 5 | 12 | 16 | 34 | 45 | 0,1 |
FD15 | CFH | 16 | 3 875 | 3 925 | CFR | 8 | 3 875 | 3 925 | 7 800 | 4 200 | CFP | 7 | 15 | 20 | 37 | 50 | 0,1 |
FD20 | CFH | 28 | 3 375 | 3 450 | CFR | 14 | 3 375 | 3 450 | 8 320 | 4 200 | CFP | 12 | 20 | 20 | 42 | 55 | 0,1 |
FD25 | CFH | 48 | 2 900 | 3 050 | CFR | 24 | 2 900 | 3 050 | 10 700 | 5 600 | CFP | 21 | 25 | 20 | 47 | 60 | 0,1 |
FD30 | CFH | 75 | 2 525 | 2 675 | CFR | 36 | 2 525 | 2 675 | 12 900 | 7 000 | CFP | 32 | 30 | 20 | 52 | 65 | 0,1 |
FD40 | CFH | 160 | 1900 | 2 150 | CFR | 71 | 1900 | 2 150 | 15 000 | 8 400 | CFP | 71 | 40 | 22 | 62 | 80 | 0,1 |
FD50 | CFH | 260 | 1 475 | 1 775 | CFR | 120 | 1 475 | 1 775 | 18 400 | 11300 | CFP | 120 | 50 | 22 | 72 | 95 | 0,2 |
FD65 | CFH | 430 | 1 200 | 1 550 | CFR | 200 | 1 200 | 1 550 | 21 400 | 14100 | CFP | 210 | 65 | 25 | 90 | 120 | 0,3 |
FD80 | CFH | 650 | 950 | 1 350 | CFR | 300 | 950 | 1 350 | 23 800 | 17800 | CFP | 320 | 80 | 25 | 110 | 140 | 0,6 |
FD105 | CFH | 2400 | 800 | 1 175 | CFR | 1100 | 800 | 1 175 | 48 600 | 45000 | CFP | 1200 | 105 | 35 | 130 | 165 | 0,7 |
Maksimum aktarılabilir tork, belirtilen nominal torkun 2 katıdır.Seçim torkunun belirlenmesi için sayfa 14'e bakın.
Yukarıda listelenen maksimum hız değerleri, Komple Serbest Tekerlekler için verildiği için kurulum koşulları için geçerlidir.Gerçek kurulum koşulları biliniyorsa, daha yüksek hızlara izin verilebilir.
belirli koşullar altında.
Montaj ve Kaplin
Uygulama örneği
Paketleme dağıtım ünitesindeki taşıma silindirlerinin tahrikinde tek yönlü kavramalar olarak yatak desteğine sahip standart tipte İki Dahili Serbest Tekerlek FD 40 CFR.Normal çalışmada, taşıma silindirleri, sürüş işleminde çalışan serbest tekerlekler vasıtasıyla tahrik edilir.Çekme istasyonunda, tahrik serbest tekerlek tarafından aşıldığından (serbest dönme işlemi) gelen paketler kolayca kayabilir.
Montaj
Standart tipte ve P-taşlamalı tipte dahili serbest tekerlekler FD yatak desteği yoktur.İç ve dış halkanın eş merkezli hizalanması müşteri tarafından sağlanmalıdır.İzin verilen kaçak (TIR) dikkate alınmalıdır.Tork, pres oturtma ile dış halkaya iletilir.Tabloda belirtilen torkların iletilebilmesi için dış halkanın dış çapı K olan bir yuvaya oturması gerekir. Gövde minimum GG-20 kalitesinde çelik veya gri dökme demirden yapılmıştır.Başka gövde malzemeleri veya daha küçük dış çaplar kullanırken, aktarılabilir tork ile ilgili olarak bizimle iletişime geçmenizi rica ederiz.Gövde deliğinin D toleransı ISO P6 olmalıdır.Lütfen 118. sayfadaki yay rayı (şaft) ile ilgili teknik noktalara dikkat edin.Filibirin izin verilen çalışma sıcaklığı - 40°C ila 80°C'dir.
Yağlama
Belirtilen kalitede bir yağlama sağlanmalıdır.
Sipariş için örnek
Filibir boyutu FD 12, standart tip: •FD 12 CFH
