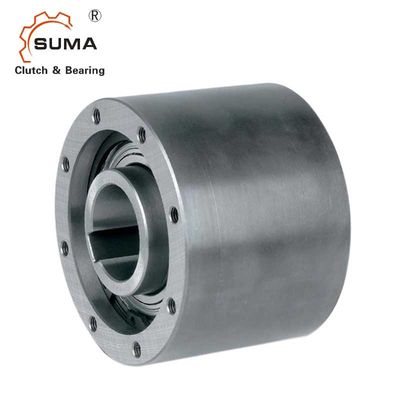

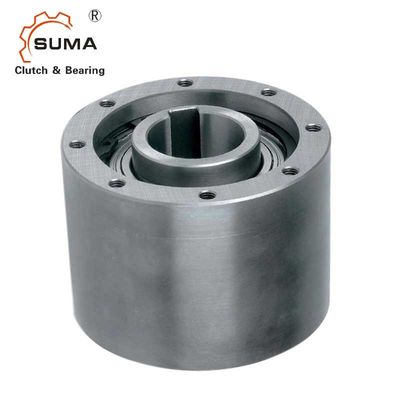

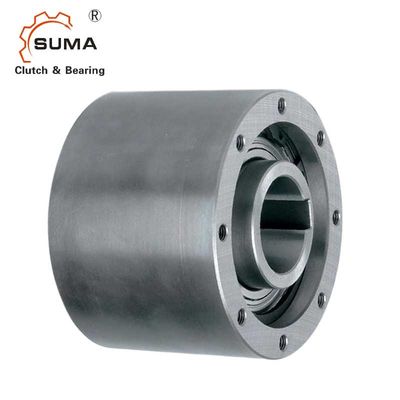

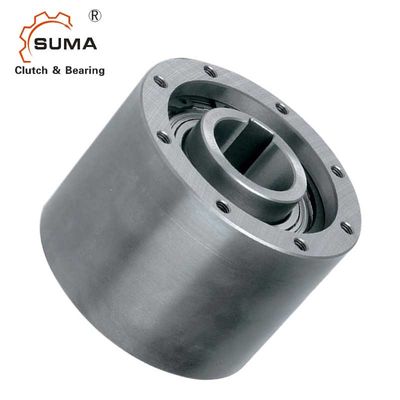

SMZ20 Mühürlü 67MM G6 Tolerans Kam Debriyaj Yatağı
Özellikler
Tip SMZ, iki adet 60..ZZ serisi gresle yağlanmış yatak kullanılarak desteklenen, sızdırmaz, yaylı tip bir serbest tekerlektir.
Üniteler, gresle yağlanmış olarak kuruluma hazır olarak teslim edilir.SMZ üniteleri, çeşitli uygulamalarda kullanılmak üzere çok amaçlı olarak tasarlanmıştır.Aşağıdaki sayfada tipik bir montaj düzeni gösterilmektedir.İç yatak mile kilitlenmiştir.Dış yatağın iç çapı (boyut D4), bağlı parçalar (dişli, kasnak, dişli, tork kolu...) için montaj kaydı olarak kullanılmalıdır.Montaj tıkacı g6 toleransında olmalıdır.
Boyutlar ve Kapasiteler
| Tip | Boy |
|
Aşırı hızlar |
|
Ağırlık | ||||||||||
| SMZ | dH7 | TKN1) | nimax2) | namax3) | D | D2 | D3 | D4H7 | L | L1 | G | z | t | m | |
| [mm] | [Nm] | [dk-1] | [dk-1] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [kilogram] | |
| 20 | 300 | 1600 | 700 | 80 | 30 | 68 | 55 | 65 | 67 | M6 | 6 | 12 | 7.6 | 2 | |
| 30 | 1035 | 1500 | 500 | 100 | 45 | 88 | 75 | 80 | 82 | M8 | 6 | 16 | 8.9 | 3.7 | |
| 35 | 1100 | 1400 | 300 | 110 | 50 | 95 | 80 | 85 | 87 | M8 | 6 | 16 | 8.7 | 4.8 | |
| 45 | 1750 | 1300 | 300 | 125 | 60 | 110 | 95 | 90 | 92 | M8 | 8 | 16 | 8.4 | 6.2 | |
| 60 | 3400 | 1100 | 250 | 155 | 80 | 140 | 125 | 100 | 102 | M8 | 8 | 16 | 9.1 | 10.2 | |
| 70 | 4300 | 1000 | 250 | 175 | 95 | 162 | 145 | 103 | 105 | M8 | 8 | 16 | 8.6 | 13.2 | |
NOTLAR
1) Tmaks = 2 kez;T KN
»Seçim sayfası 10 ila 13'e bakın
2) İç yarış aşımları
3) Dış yarış aşımları
DIN 6885.1'e göre kama yuvası
»Montaj ve bakım talimatlarına bakın
sayfa 16 ila 19
