MZ20 Baskı Makineleri için Tek Yönlü Tek Yönlü Eksantrik Debriyaj
  • MZ20 Baskı Makineleri için Tek Yönlü Tek Yönlü Eksantrik Debriyaj
  • MZ20 Baskı Makineleri için Tek Yönlü Tek Yönlü Eksantrik Debriyaj
  • MZ20 Baskı Makineleri için Tek Yönlü Tek Yönlü Eksantrik Debriyaj
  • MZ20 Baskı Makineleri için Tek Yönlü Tek Yönlü Eksantrik Debriyaj
  • MZ20 Baskı Makineleri için Tek Yönlü Tek Yönlü Eksantrik Debriyaj

MZ20 Baskı Makineleri için Tek Yönlü Tek Yönlü Eksantrik Debriyaj

Menşe yeri ÇİN
Marka adı SUMA
Sertifika ISO SGS
Model numarası MZ20
Ürün Detayları
Ürün adı:
Tek Yönlü Debriyaj Yatağı MZ20
Desteklenen Rulman:
Evet
Malzeme:
Rulman çelik GCr15
Boy:
20*80*67mm
Tork Kapasitesi:
323Nm
Garanti:
1 yıl
paket:
Karton Kutu / Ahşap Kutu
OEM:
Kabul etmek
Vurgulamak:

Tekli Özel Üretim Rulmanlar

,

MZ20 Özel Üretim Rulmanlar

,

MZ20 Özel Rulmanlar

Ödeme ve Gönderim Koşulları
Min sipariş miktarı
1
Fiyat
USD90-USD120 PER PIECE
Ambalaj bilgileri
Karton Kutu / Ahşap Kutu
Teslim süresi
7-15 Gün
Ödeme koşulları
L/C, D/A, D/P, T/T, Western Union, Paypal
Ürün Açıklaması

MZ20 Baskı Makineleri için Tek Yönlü Tek Yönlü Eksantrik Debriyaj



Özellikler

Tip MZ, iki adet 60..ZZ serisi gresle yağlanmış yatak kullanılarak desteklenen, sızdırmaz, yaylı tip bir serbest tekerlektir.Üniteler, gresle yağlanmış olarak kuruluma hazır olarak teslim edilir.MZ üniteleri, çeşitli uygulamalarda kullanılmak üzere çok amaçlı olarak tasarlanmıştır.Aşağıdaki sayfada tipik bir montaj düzeni gösterilmektedir.İç yatak mile kilitlenmiştir.Dış yatağın iç çapı, bağlı parçalar (dişli, kasnak, dişli, tork kolu...) için montaj kaydı olarak kullanılmalıdır.Montaj tıkacı g6 toleransında olmalıdır.



Teknik Veriler

Kalem MZ20
Malzeme GCr15
Çap çapı 20 mm
Dış çap 80 mm
Genişlik 67 mm
tork kapasitesi 323 Nm
Sürükleme torku 0.29 Nm
Ağırlık 2 kg
paket Karton kutu, ahşap kutu veya ihtiyaçlarınıza göre




Boyutlar ve Kapasiteler


modeli

tork kapasitesi

(Nm)

Sürükleme Torku

(Nm)

Maksimum Taşma

(d/dak)

Maksimum indeksleme

(döngü/nin)



delik

boy


A

C

B

F


E

(M6)


G

PCD
D

S

HM No.of
Dişli Delikler
×Boyut ×Adım

Ağırlık
(kilogram)
Iç yarış Dış yarış çap
(H7)

anahtar

yol

MZ15 186 0,2 2200 900 150 15 5×2.3 62 60 68 25 47 5.5 58 10 6-M5×0.8 1.4
MZ17 215 0,2 2000 800 150 17 5×2.3 66 64 75 28 52 6.3 64 10 6-M5×0.8 1.8
MZ20 323 0.29 1900 700 150 20 6x2.8 67 65 80 30 55 7.6 68 12 6-M6×1.0 2.0
MZ30-22 735 0.39

1800



500 150 22 6x2.8
82

80

100

45

75

8.9

88

16

6-M8×1.25

3.7
MZ30-25 25 8×3.3
MZ30 30 10×3.3
MZ35 1080 0.49 1700 300 150 35 10×3.3 87 85 110 50 80 8.7 95 16 6-M8×1.25 4.8
MZ45-40 1620 0.69 1700 300 150 40 12×3.3 92
90

125

60

95

8.4

110

16

8-M8 × 1.25

6.2
MZ45 45 14×3.3
MZ60-50 2110 0.98 1600 250 150 50 14×3.8 102 100
155

80

125

9.1

140

16

8-M8 × 1.25

10.2
MZ60-55 55 16×4.3
MZ60 60 18×4.4
MZ70-65 3040 1.27 1300 250 150 65 18×4.4
105

103

175

95

145

8.6

162

16

8-M8 × 1.25

13.2
MZ70 70 20×4.9



Montaj ve Kaplin




Resimler

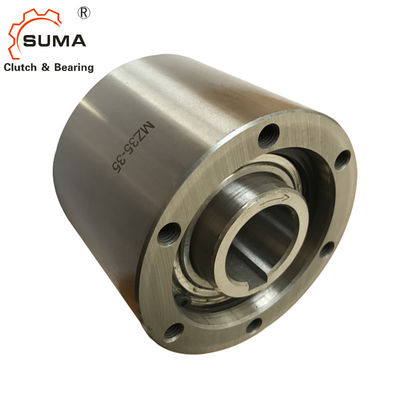

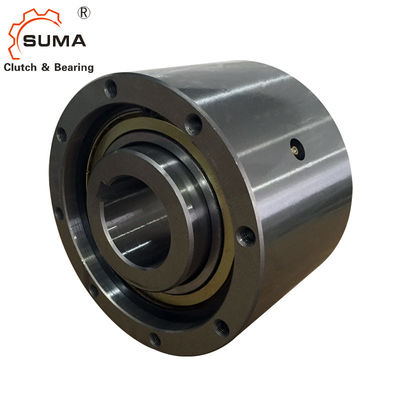

MZ20 Baskı Makineleri için Tek Yönlü Tek Yönlü Eksantrik Debriyaj 2

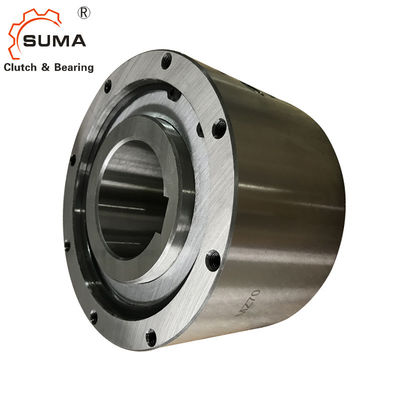

MZ20 Baskı Makineleri için Tek Yönlü Tek Yönlü Eksantrik Debriyaj 3
