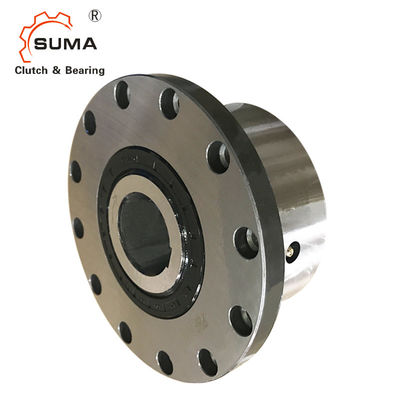

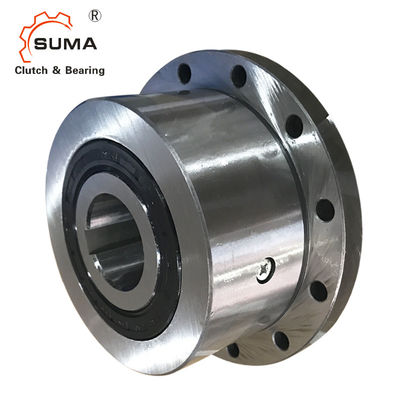

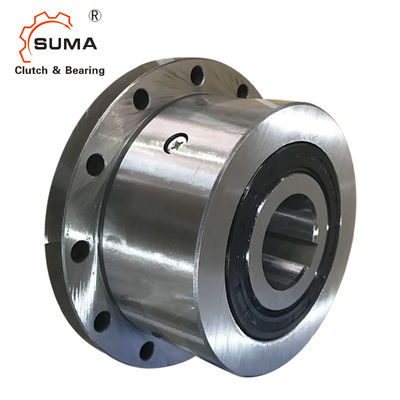

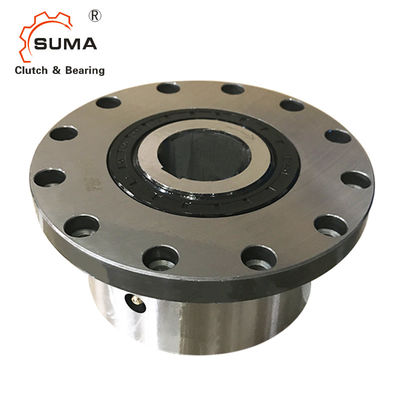

FBF127 Flanş Tek Yönlü Geri Döndürmeli Debriyaj
Özellikler
Serbest tekerlekler FBF şu şekilde kullanılır:
➧ Geri durdurucular
➧ Taşan Kavramalar
➧ Endeksleme Serbest Tekerlekleri
Standart tipe ek olarak, daha uzun hizmet ömrü ve indeksleme doğruluğu için dört tip daha mevcuttur.
160 000 Nm'ye kadar nominal torklar.300 mm'ye kadar delikler.Birçok standart delik mevcuttur.
Montaj flanşlı Komple Freewheels FBF, bilyalı rulmanlara sahip sızdırmaz yaylı serbest tekerleklerdir.Yağlı ve montaja hazır olarak teslim edilirler.
Boyutlar ve Kapasiteler
Filibir Boyutu | Tip | Nominal tork MN | Maks.taşma Hız dk-1 |
Tip | Nominal tork MN | Maks.taşma Hız dk-1 |
Tip | Nominal tork MN | Püskürtme kaldırma hızı dk-1 |
Maks.Hız | |||
Nm | İç yüzük |
Dış yüzük |
Nm | İç yüzük |
Dış yüzük |
Nm | iç yüzük |
İç yüzük |
Dış halka | ||||
FBF 24 | CF | 45 | 4 800 | 5 500 | CFT | 45 | 4 800 | 5 500 | |||||
FBF 29 | CF | 80 | 3 500 | 4 000 | CFT | 80 | 3 500 | 4 000 | |||||
FBF 37 | bilimkurgu | 200 | 2 500 | 2 600 | SFT | 200 | 2 500 | 2 600 | |||||
FBF 44 | bilimkurgu | 320 | 1900 | 2 200 | SFT | 320 | 1900 | 2 200 | DX | 130 | 860 | 1900 | 344 |
FBF 57 | bilimkurgu | 630 | 1 400 | 1 750 | SFT | 630 | 1 400 | 1 750 | DX | 460 | 750 | 1 400 | 300 |
FBF 72 | bilimkurgu | 1 250 | 1 120 | 1 600 | SFT | 1 250 | 1 120 | 1 600 | DX | 720 | 700 | 1 150 | 280 |
FBF 82 | bilimkurgu | 1 800 | 1 025 | 1 450 | SFT | 1 800 | 1 025 | 1 450 | DX | 1000 | 670 | 1 050 | 268 |
FBF 107 | bilimkurgu | 2 500 | 880 | 1 250 | SFT | 2 500 | 880 | 1 250 | DX | 1 500 | 610 | 900 | 244 |
FBF 127 | bilimkurgu | 5 000 | 800 | 1 150 | SFT | 5 000 | 800 | 1 150 | SX | 3 400 | 380 | 800 | 152 |
140 | bilimkurgu | 10 000 | 750 | 1 100 | SFT | 10 000 | 750 | 1 100 | SX | 7 500 | 320 | 750 | 128 |
FBF 200 | bilimkurgu | 20 000 | 630 | 900 | SFT | 20 000 | 630 | 900 | SX | 23 000 | 240 | 630 | 96 |
FBF 270 | bilimkurgu | 40 000 | 510 | 750 | SFT | 40 000 | 510 | 750 | kullanıcı deneyimi | 40 000 | 210 | 510 | 84 |
FBF 340 | bilimkurgu | 80 000 | 460 | 630 | SFT | 80 000 | 460 | 630 | |||||
FBF 440 | bilimkurgu | 160 000 | 400 | 550 | SFT | 160 000 | 400 | 550 |
Filibir Boyutu | mm | mm | Standart Delik | maks.mm | A mm |
D mm |
F mm |
G** | L mm |
N mm |
T mm |
Z** | Ağırlık (kg | ||
mm | mm | mm | |||||||||||||
24 | 12 | 14* | 14* | 85 | 62 | 1,0 | M5 | 50 | 10 | 72 | 3 | 1,1 | |||
29 | 15 | 17* | 17* | 92 | 68 | 1,0 | M5 | 52 | 11 | 78 | 3 | 1,3 | |||
37 | 14 | 16 | 18 | 20 | 22* | 22* | 98 | 75 | 0,5 | M5 | 48 | 11 | 85 | 8 | 1,5 |
44 | 20 | 22 | 25* | 25* | 118 | 90 | 0,5 | M6 | 50 | 12 | 104 | 8 | 2,3 | ||
57 | 25 | 28 | 30 | 32* | 32* | 128 | 100 | 0,5 | M6 | 65 | 12 | 114 | 12 | 3,2 | |
72 | 35 | 38 | 40 | 42* | 42* | 160 | 125 | 1,0 | M8 | 74 | 14 | 142 | 12 | 5,8 | |
82 | 35 | 40 | 45 | 50* | 50* | 180 | 135 | 2,0 | M10 | 75 | 16 | 155 | 8 | 7,0 | |
FBF107 | 50 | 55 | 60 | 65* | 65* | 214 | 170 | 2,5 | M10 | 90 | 18 | 192 | 10 | 12,6 | |
FBF127 | 50 | 60 | 70 | 75* | 75* | 250 | 200 | 3,0 | M12 | 112 | 20 | 225 | 12 | 21,4 | |
FBF140 | 65 | 75 | 80 | 90 | 95* | 315 | 250 | 5.0 | 16 | 150 | 22 | 280 | 12 | 46,0 | |
FBF200 | 110 | 120 | 120 | 370 | 300 | 5.0 | 16 | 160 | 25 | 335 | 16 | 68,0 | |||
FBF270 | 140 | 150 | 490 | 400 | 6,0 | M20 | 212 | 32 | 450 | 16 | 163,0 | ||||
FBF340 | 180 | 240 | 615 | 500 | 7,5 | M24 | 265 | 40 | 560 | 18 | 300,0 | ||||
FBF440 | 220 | 300 | 775 | 630 | 7,5 | M 30 | 315 | 50 | 710 | 18 | 564,0 |
